先用一句話抓住這篇
十二張漫畫從資料搬移、reticle stitching 與缺陷容忍，講到片上 SRAM、dataflow、CSoft、CS-4、prefill／decode，以及 Cerebras、GPU、Taalas 的架構取捨。
先把這篇當成一張閱讀地圖：上方摘要說明問題，圖片先建立直覺，下面文字再補上真正的技術取捨。
如果第一次讀覺得名詞很多，可以先記住比喻與結論；第二次再回頭看名詞，會順很多。
想像一座 AI 校園：教室負責計算，白板暫放資料，道路負責把資料送到下一間教室。教室再多、算得再快，如果每一題都得跑到校外倉庫拿課本，大家還是只能排隊等資料。Cerebras 的出發點，就是把更多「教室、白板與道路」留在同一片晶圓上。
這不代表晶圓越大就一定越快，更不是把所有問題一次消滅。接下來十二張漫畫會反覆追問兩件事：「資料放在哪裡？」以及「它要走多遠？」沿著這兩個問題，我們會看懂光刻拼接、壞點繞路、分散式 SRAM、資料流編程、多晶圓系統，以及 Cerebras、GPU、Taalas 各自把成本放在哪裡。

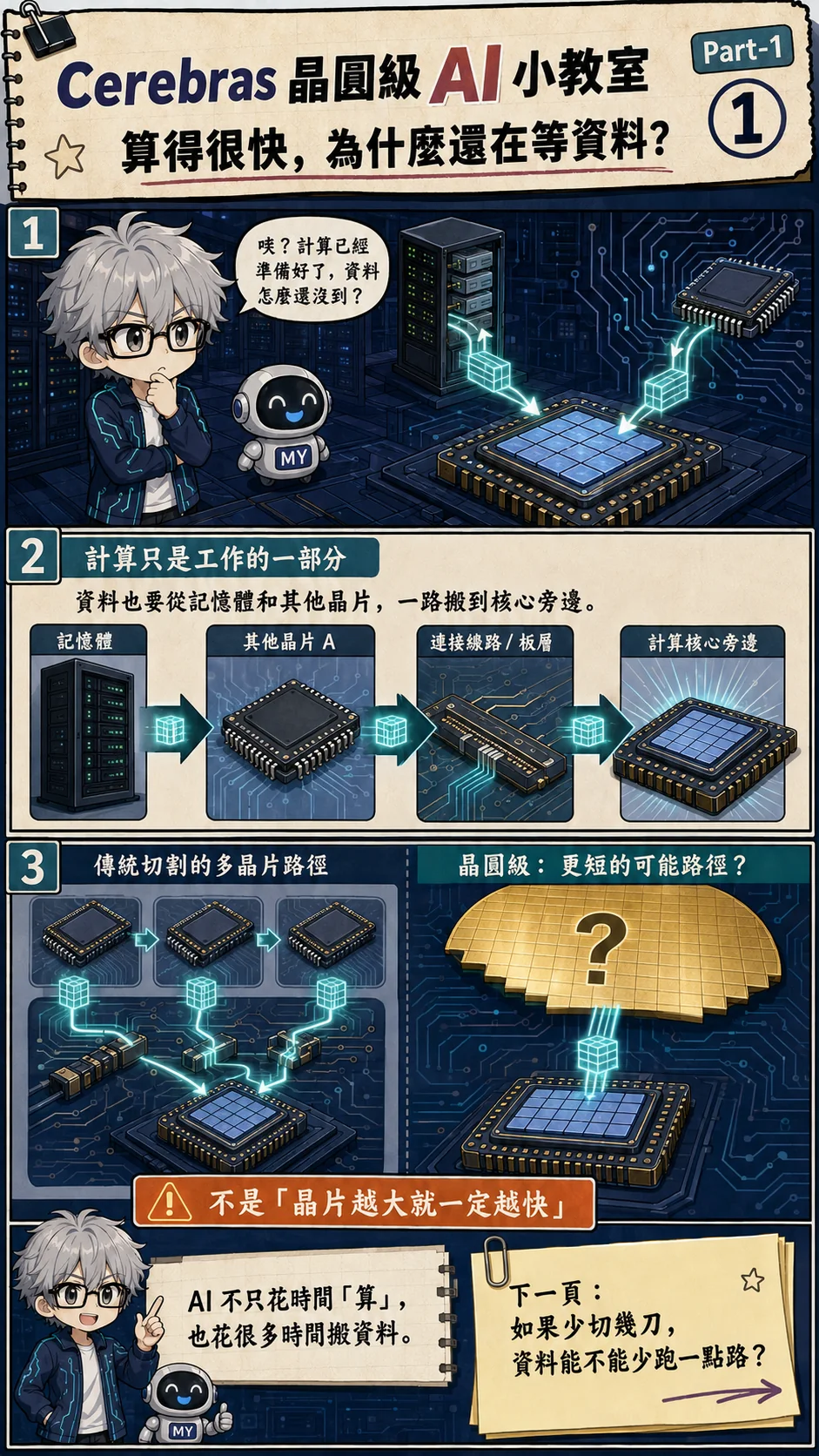

1. AI 為什麼常常卡在搬資料？
把 AI 想成一班正在解題的學生。計算單元像學生的大腦；模型權重像解題規則，輸入是題目，activation 是做到一半的草稿，KV cache 則是對話中已經整理好的筆記。少了任何一份資料，學生心算再快也只能先等。
評估一套 AI 硬體，至少要分開看四件事。運算量是學生一秒能算幾題；容量是教室和倉庫能放多少教材；頻寬像道路同時能通過幾台車；延遲則是第一台車從出發到抵達要多久。道路很寬，不代表第一台車一定立刻到；第一台車很快到，也不代表後面能一次運很多箱。
有些工作是 compute-bound，真的缺算術能力；另一些工作則是 movement-bound，算術單元常在等資料。大型模型會搬動權重、activation、梯度、optimizer state 或 KV cache，哪一項是瓶頸，要看訓練或推論階段、模型形狀、batch 與資料擺放。
真正的硬體裡，資料每跨過一次晶片、封裝、電路板或機櫃邊界，通常就多一段收發、協定、能量與排程成本。Cerebras 把大量小型處理核心、分散式 SRAM 和互連網路放在同一片晶圓上，目的就是縮短其中一部分路程。[1]
主機、外部儲存、網路與 I/O 並沒有因此消失。判斷架構時，別只問「晶圓多大」，而要問：現在搬的是什麼？它原本在哪裡？少跨了哪些邊界？省下的等待，是否大過新增的系統成本？

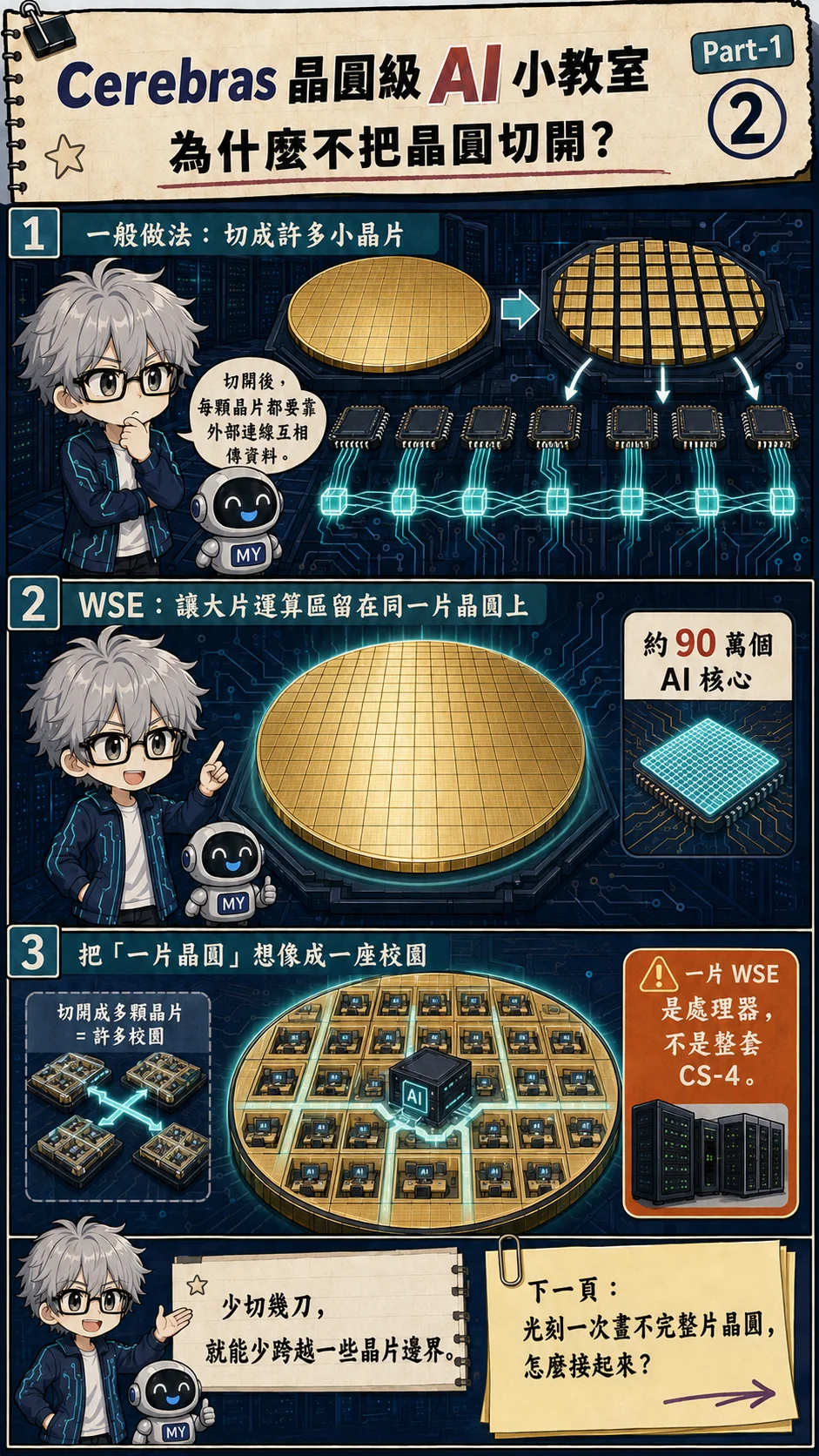

2. 為什麼不把晶圓切開？
一般晶圓製造完成後，會切成一顆顆 die。每顆 die 先進封裝，再上電路板；需要更多算力時，還可能跨加速器、伺服器與機櫃連線。這些邊界讓產品容易組合與替換，卻也讓資料走得更遠。
Wafer-Scale Engine（WSE）反其道而行：主要運算區不切開，讓大量核心直接在同一片矽上溝通。它省下的是一部分 die-to-die、package-to-package 的旅程，不是把整座資料中心塞進一片晶圓。
這裡的 WSE-3T 是「引擎」，不是整台機器。單片官方規格為 46,225 mm²、4 兆個電晶體、約 90 萬個 AI 核心與 44 GB 片上 SRAM。[1]
CS-4 才是可以部署的完整系統：它整合三片 WSE-3T，以及供電、液冷、控制和 I/O。[2] 所以看到規格表時，第一步要先看清楚單位寫的是「每片晶圓」還是「整套系統」。
晶圓不切開，少了一些通訊邊界，卻新增大型矽的製造、測試、供電、散熱和維修難題。Cerebras 的核心不只是「做一顆超大晶片」，而是把晶片、封裝、系統與軟體一起設計，讓這條路真的能用。

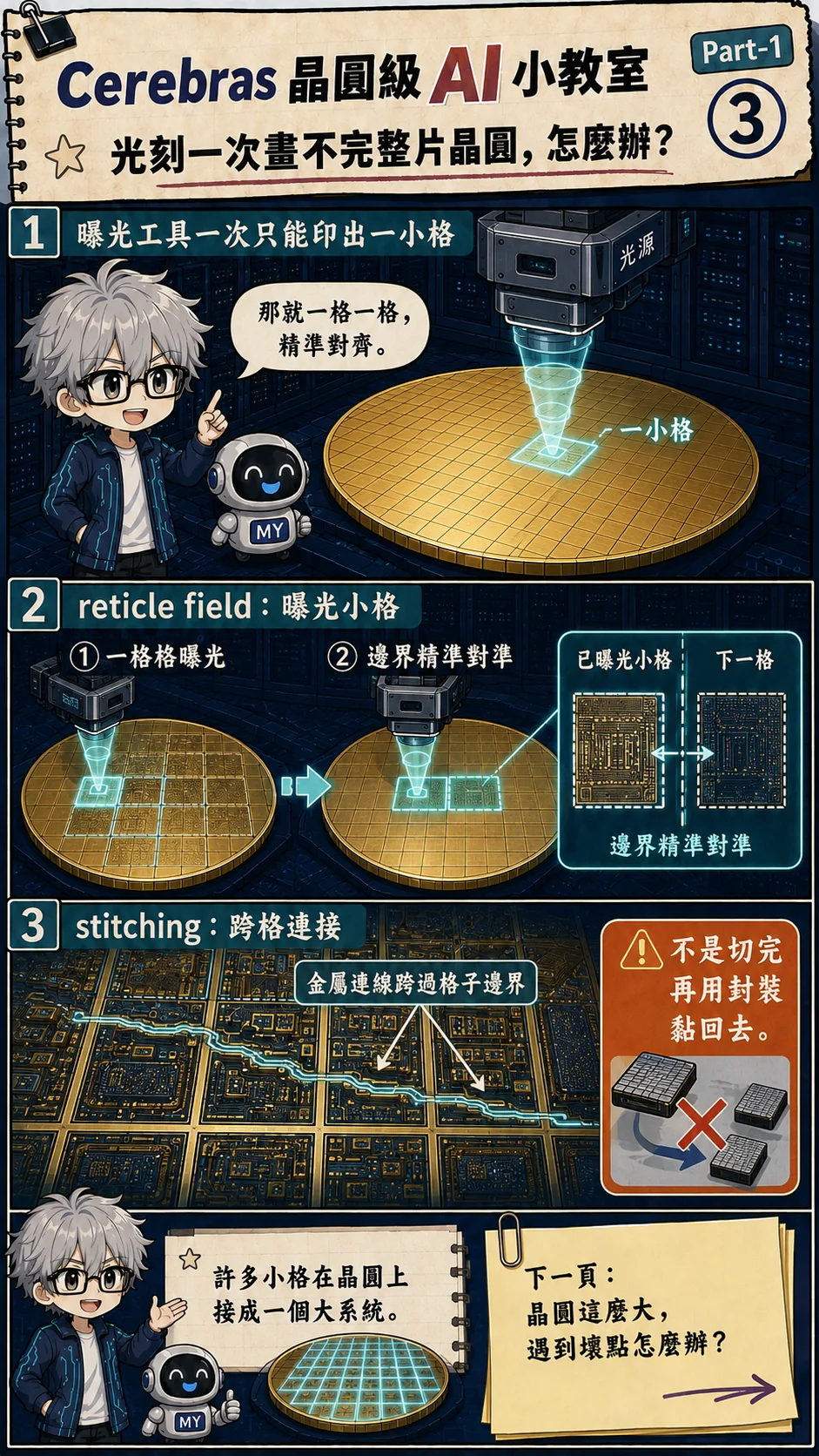

3. 光刻一次畫不完整片晶圓，怎麼辦？
晶片圖案不是一次把整片晶圓「照相」完成。光罩承載電路圖樣，步進式曝光設備會移動到不同位置，一格一格重複曝光；單次能處理的範圍，就是 reticle field。
一般晶片的設計通常留在一個 field 內，之後把 die 切下來。WSE 想跨過這個尺寸限制，就必須讓相鄰 field 邊界上的金屬線能精準接續，這就是 reticle stitching 的核心。
漫畫把它畫成磁磚拼接，但真正要對準的是電路連線。每一格的位置、跨界導線與製程誤差都要事先納入設計；只要邊界沒接好，整片的資料路徑就可能中斷。

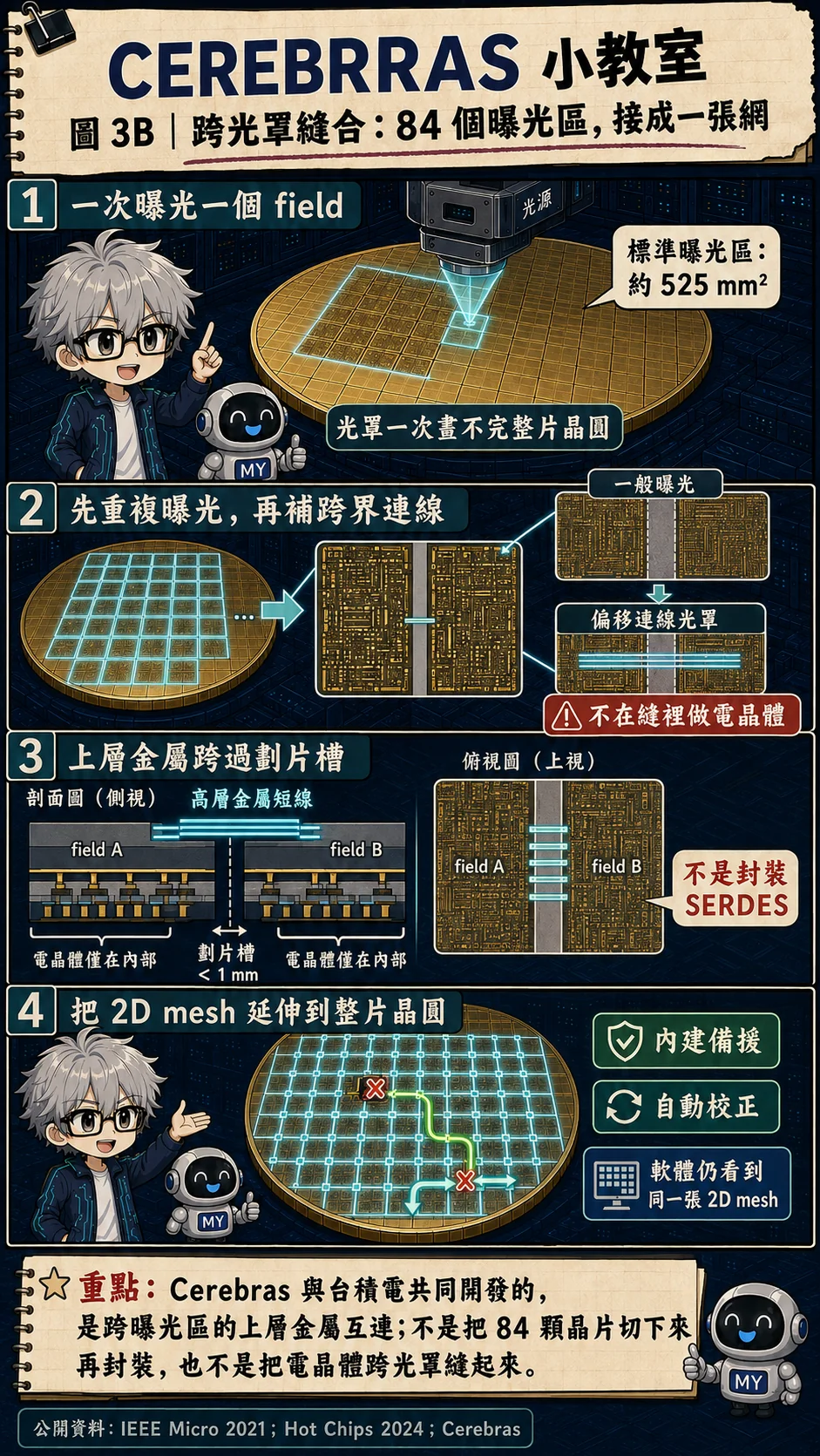

公開的 IEEE Micro 技術文章把流程說得很具體：WSE-2 先用約 525 mm² 的標準光罩，像一般製程那樣逐格曝光；接著再用位置偏移的連線光罩，專門曝光相鄰區域之間的 wiring。這一輪額外曝光只做上層互連金屬，不製作電晶體等主動電路。[7]
Cerebras 的架構說明則補上電氣面：連線跨過不到 1 mm 的劃片槽，使用台積電製程中的高層金屬，並以短距離、平行、source-synchronous 介面延伸 die 內的二維網格。到了整片晶圓，這些跨界線合計超過一百萬條，因此協定也要有訓練與自動校正。[8]
Hot Chips 2024 的 WSE-3 資料把 84 個 die 區畫成同一片 fabric，並說明跨區互連已與台積電合作延伸到 5 nm。這裡的「84 個 die」比較像 84 個留在晶圓上的曝光與設計區域：它們沒有被切開、個別封裝，再經由電路板或封裝 SERDES 相連。[9]
Stitching 也不等於晶圓必須零缺陷。WSE 的 fabric 內建備援，能停用故障核心或連線，再把路徑繞開；軟體最後仍看到規則的二維網格。縫合解決「跨曝光區怎麼連」，備援才處理「有些地方壞了怎麼繼續跑」，兩件事缺一不可。[9]
Stitching 和 chiplet 的差別在「何時、在哪裡連」。Stitching 是晶圓還沒切開時，在矽與金屬層上跨曝光區連接；chiplet 則是把多顆獨立 die 透過封裝互連組成系統。兩者都能擴大系統，但連線距離、密度、測試與維修方式不同。
因此，能跨 field 只是起點。設計團隊還要處理跨區時序、供電、測試存取與多層金屬佈線，確保整片電路不只「連得到」，還能準時、穩定地工作。
工程師延伸：stitching 是實體設計契約
跨 reticle 連線要同時處理曝光邊界對準、金屬佈線、clock／power distribution、timing closure、測試存取與良率。方格規則，不代表 physical closure 只是複製貼上。

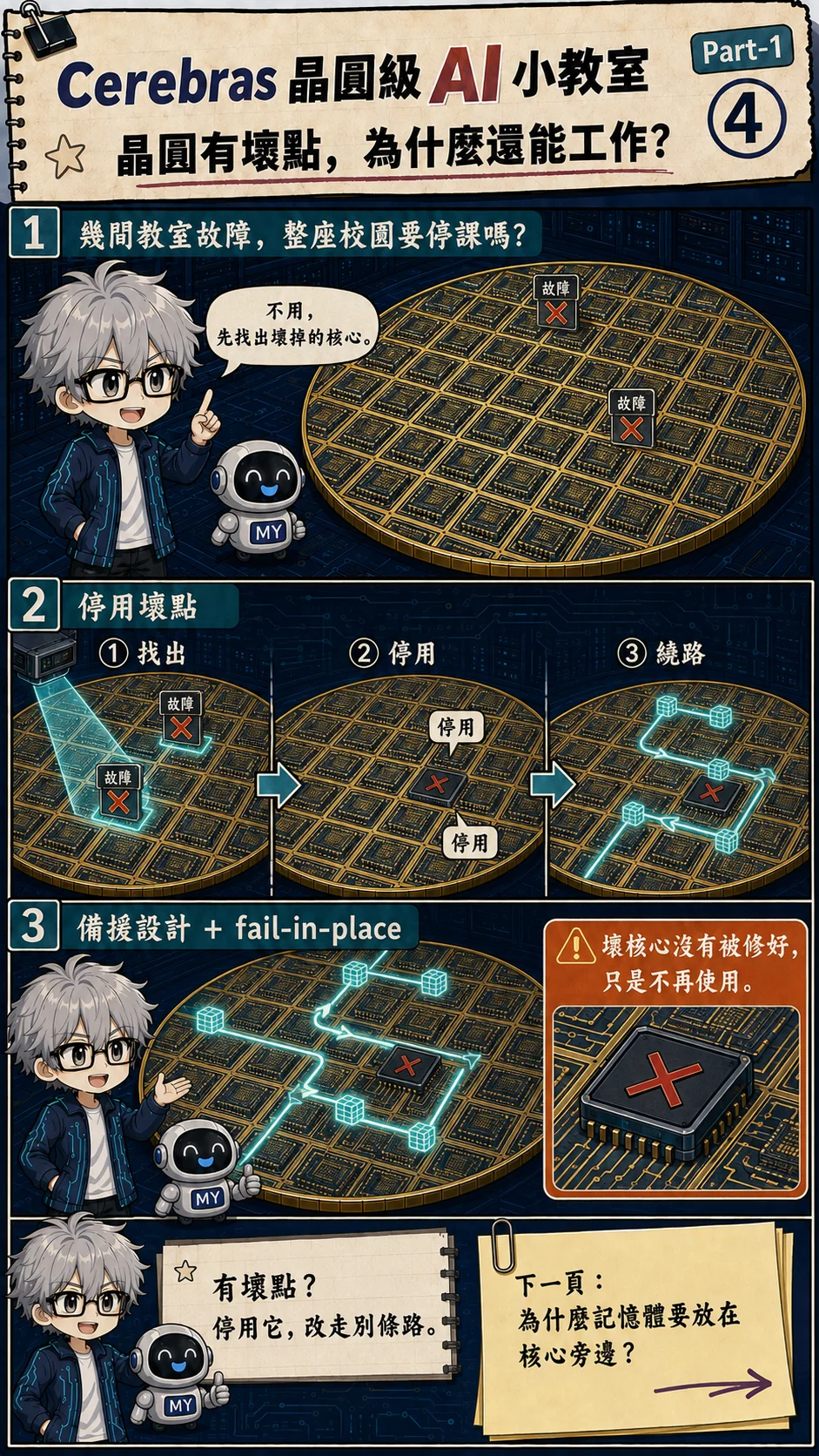

4. 晶圓有壞點，為什麼還能工作？
晶圓面積越大，越難期待每個角落都完美。若一個壞點就讓整片報廢，晶圓級處理器很難成為可交付的產品，所以架構一開始就得接受「有些教室可能關閉」。
而且不能只數壞點個數。十個分散的缺陷，也許能各自繞開；十個擠在關鍵通道附近的缺陷，可能切斷一大片區域。良率看的不只是 defect count，還包含缺陷分布、剩餘連通性與可用效能。
實際流程可以記成四步：先測試，找出壞掉的核心或道路；再停用故障區；接著啟用預留資源；最後重新安排路線。Cerebras 公開描述了冗餘核心、冗餘路由與 fail-in-place。[1]
這不是把壞電晶體修好，而是建立一張「可用資源地圖」。編譯與系統設定依照這張地圖，避開不能用的 PE 與路徑，把工作放進仍然連通的區域。
備援核心會占面積，測試、分級與重新映射也有成本。工程目標不是追求零缺陷，而是在合理缺陷分布下，仍交付可預測、可驗證的容量與效能。
工程師延伸：良率靠架構，也靠測試
備援只有在製造測試能找出壞點、設定流程能建立一張仍然連通的 fabric 時才有用。備援比例、缺陷群聚、route reachability 與 performance binning，都是同一個 yield model 的一部分。

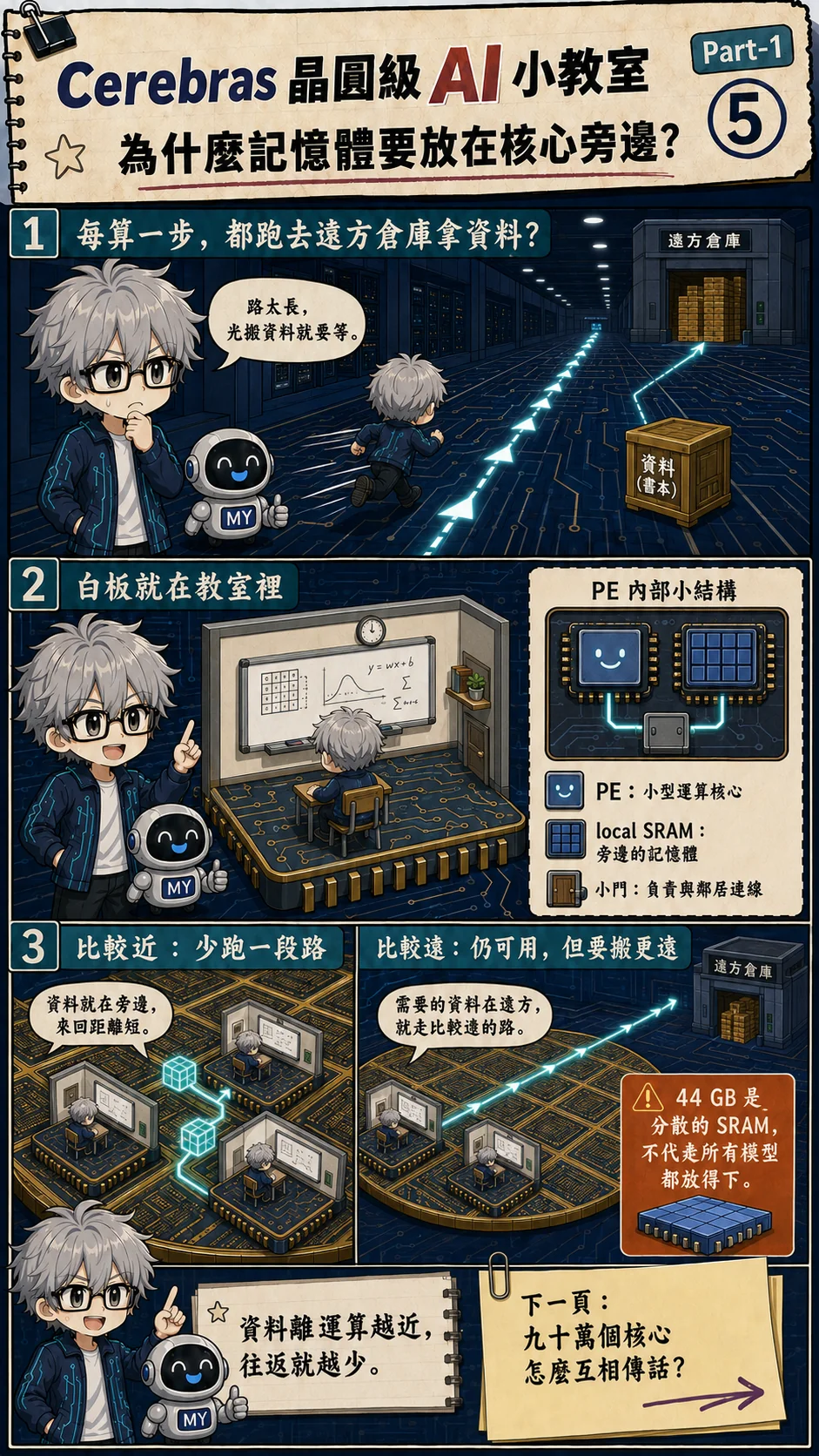

5. 為什麼記憶體要放在核心旁邊？
把 processing element（PE）想成一張學生書桌：有負責計算的學生、有隨手可寫的白板，還有通往東西南北的小門。真實 PE 也把運算引擎、local memory 與 router 放在一起，再透過二維網格和鄰居交換資料。[3]
SRAM 像桌邊白板，速度快、距離近，但每單位面積能放的資料較少。HBM 或一般 DRAM 更像較大的書庫，容量通常更容易做大，資料卻要經過更長的介面與路徑才能送到運算單元。
把常用資料留在 local SRAM，能減少反覆往返；代價是每個 PE 只能直接存取自己的資料與程式，其他 PE 不能把它當成一張透明共享白板。官方 SDK 也把 local memory、router 與顯式通訊列為 WSE 程式模型的一部分。[3]
WSE-3T 的 44 GB，是分散在整片晶圓上的 SRAM 總量，不是單一、無限大的記憶體池。編譯器必須安排資料放在哪個 PE、是否複製、何時傳給鄰居，以及哪段時間可以覆寫。
若 placement 做得不好，資料可能繞遠路、塞在少數通道，或因某些 PE 放不下而留下閒置計算。靠近核心只是硬體提供的機會，真正能不能得到 locality，還要看軟體如何使用它。
工程師延伸：分散式 SRAM 會改變程式模型
PE local memory 不是硬體一致的全域共享位址空間。資料 placement、replication、streaming 與 explicit communication，會決定是否真的得到 locality。容量數字要和各階段 working set、映射效率一起看。

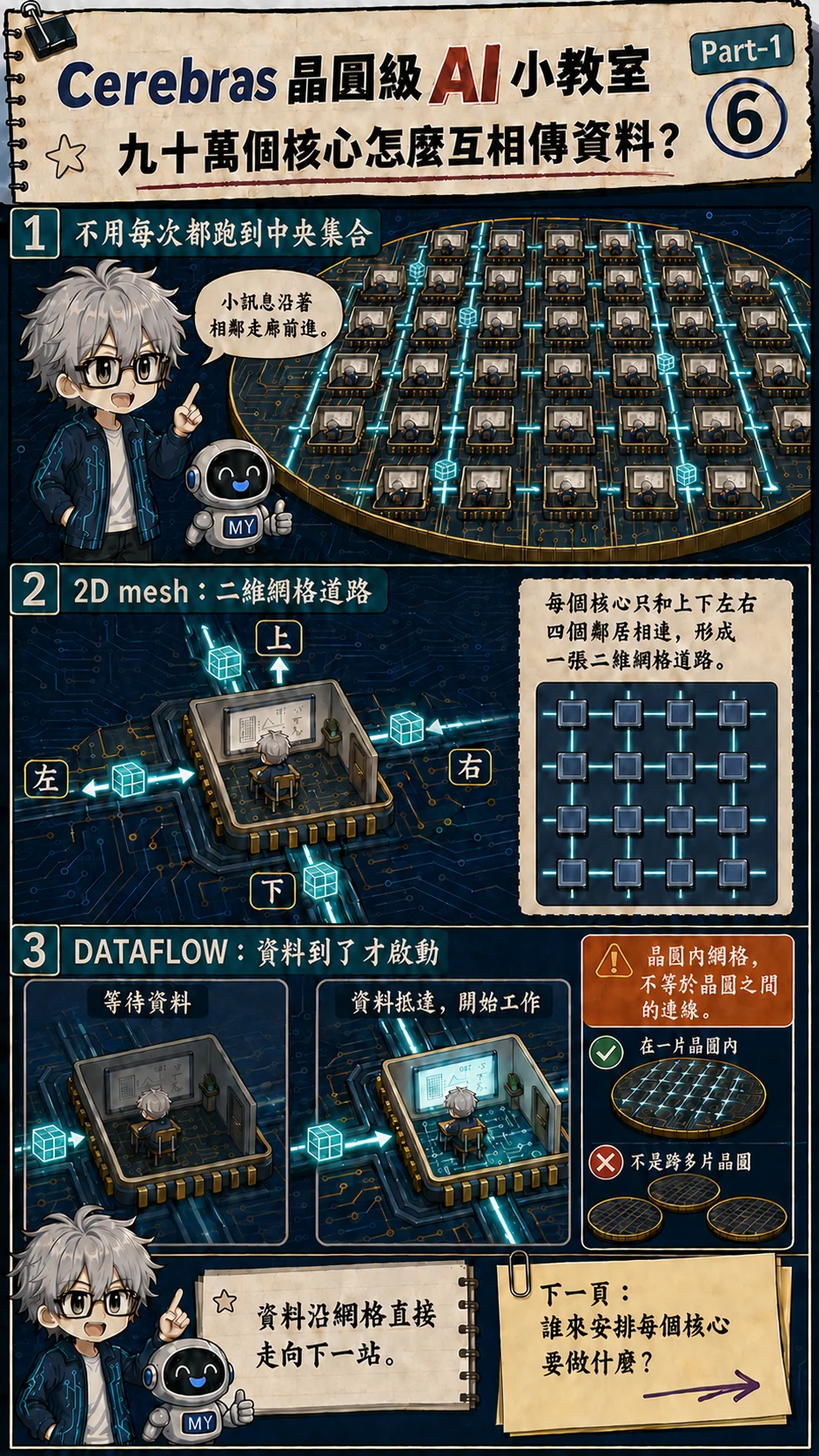

6. 九十萬個核心怎麼互相傳資料？
如果全校學生都得先去中央辦公室交換每張紙，辦公室很快就會塞爆。WSE 讓每個 PE 的 router 連到東、西、南、北鄰居，資料可以沿二維網格逐站前進。[3]
每多經過一個 router，就多一個 hop。近鄰交換通常走得短；若來源和目的地很遠，訊息就要經過更多 hop。路由規則決定它怎麼走，placement 則會影響一開始到底要走多遠。
多股流量搶同一段路時會產生 contention。下游來不及接收，壓力便可能往回傳，形成 backpressure。二維網格沒有消滅塞車，只是提供許多分散路徑，讓軟體有機會避開單一中央瓶頸。
官方 SDK 把 32-bit 小訊息稱為 wavelet。資料抵達 PE 後，可以觸發已準備好的 task；這是 dataflow 的直覺：工作何時能跑，取決於資料與相依條件是否到齊。[3]
要分清楚兩層概念：dataflow 是「工作何時啟動、相依如何推進」；2D mesh 是「資料走哪條實體道路」。而 CS-4 的晶圓間連線又是另一層校際高速公路，服務更長距離的流量。
工程師延伸：dataflow 仍需要流量控制
細粒度 wavelet 與 virtual channel 能減少中央排程，但 router 仍要處理 contention、buffer、dependency 與 backpressure。WSE-2 的 color 數量和 WSE-3 的 input queue 細節具有代際差異，不能混用。

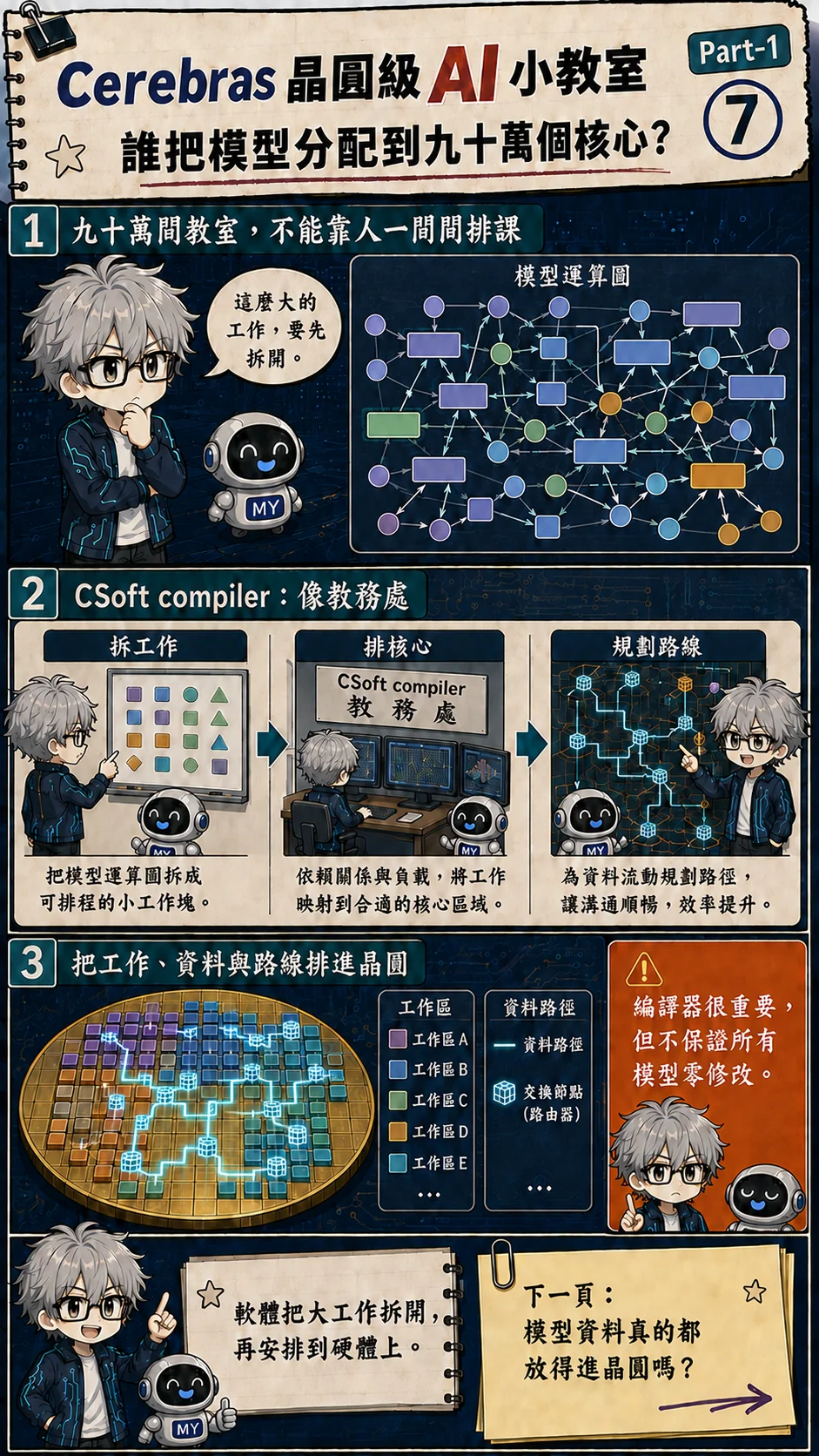

7. 誰把模型分配到九十萬個核心？
九十萬個核心像九十萬名學生，不可能由工程師逐一口頭分配工作。CSoft 比較像教務處：讀懂整份課程表，再決定誰負責哪一題、資料放在哪間教室，以及紙張要走哪條路。
先看一個三步驟的小圖：輸入乘上權重，結果通過 activation function，最後再交給下一層。這張圖不只列出三個運算，也記錄「第二步必須等第一步完成」的相依關係。
編譯器先做 partition，把大圖切成能分配的工作；再做 placement，把運算與資料放到實際 PE；接著安排 routing，指定 wavelet 的路徑；最後做 scheduling，決定哪些 task 何時可以啟動。Cerebras 的訓練文件也描述了從程式抽取 operation graph、配對 kernel 並映射到 WSE 的流程。[4]
好的 mapping 會把互相頻繁交換資料的工作放近一點，平衡 local memory 與道路負載，並避開測試後停用的區域。差的 mapping 可能讓某些 PE 忙到排隊，另一些 PE 卻在等資料，最後理論算力很高、實際利用率卻不理想。
這就是 hardware–software co-design：硬體提供核心、記憶體與道路，軟體決定如何使用。不過「有編譯器」不代表所有框架、算子、張量形狀與版本都能原封不動地得到最佳結果，部署前仍要驗證相容性與效能。

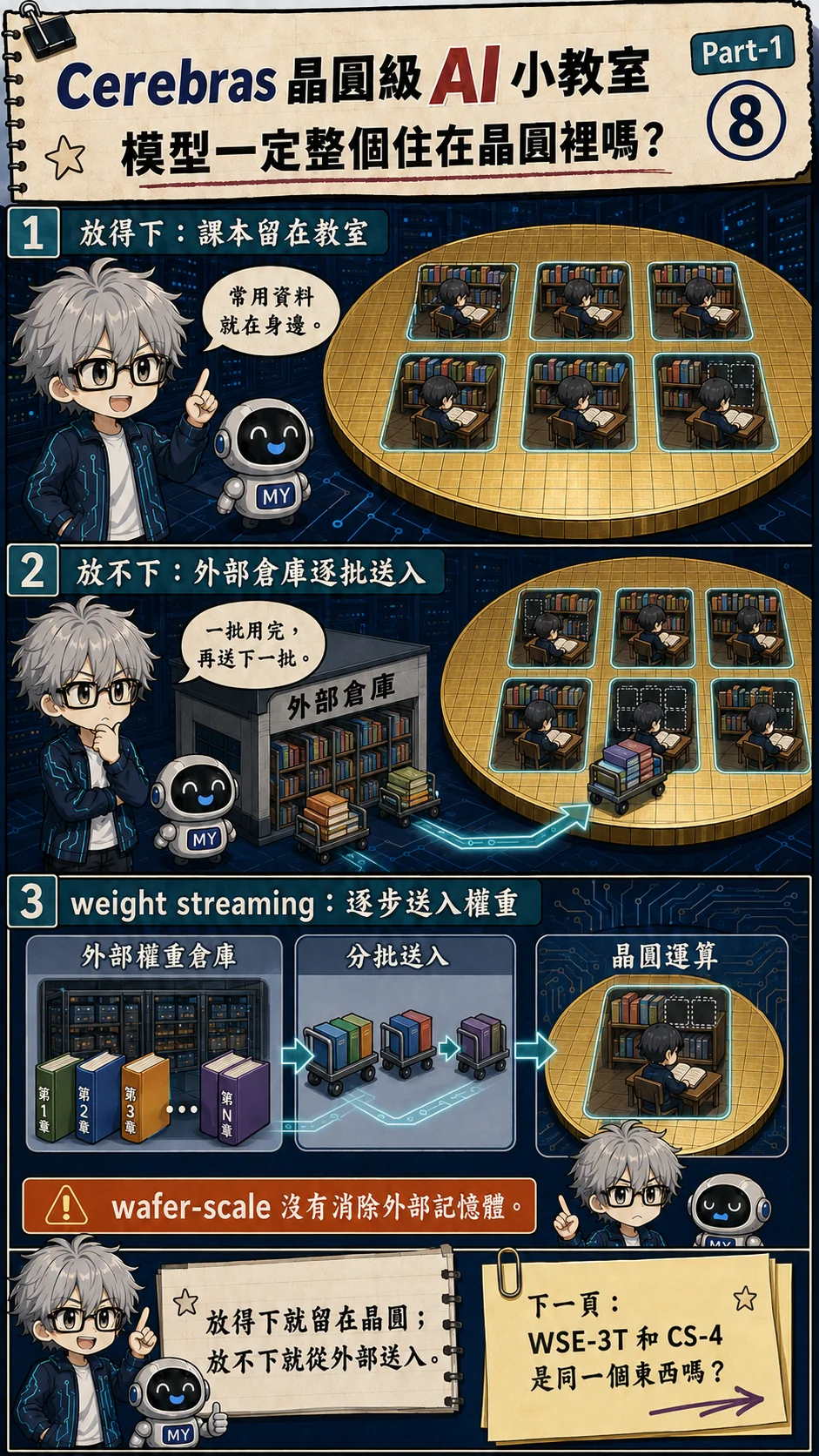

8. 模型一定整個住在晶圓裡嗎？
「模型放得下嗎？」不能只算權重。推論時還有中間 activation 與會隨 context、batch 成長的 KV cache；訓練時更要處理梯度與 optimizer state。不同階段的記憶體帳本差很多。
權重是模型學到的參數；activation 是資料通過每一層時產生的中間結果；梯度告訴訓練如何調整權重；optimizer state 則保存更新權重所需的額外歷史。KV cache 是生成式推論為既有 token 留下的注意力筆記。它們用途不同，不能全部叫成「模型大小」。
若工作集能放進片上 SRAM，更多資料就能留在運算附近；放不下時，系統必須分批載入、串流或切分。這不是失敗，而是記憶體階層原本就要做的工作，關鍵在搬移能否與計算配合。
在較早期的 Cerebras scale-out 訓練架構裡，MemoryX 像外部權重倉庫：模型一層一層載入 WSE，activation 留在 WSE，算出的梯度再送回。[4]
需要多套系統時，SwarmX 會廣播權重並彙整梯度，讓模型容量和計算容量不必綁死在相同比例。[6]
產品代際仍要分清楚。MemoryX／SwarmX 是既有 CS-2 scale-out 敘事；CS-4 則介紹 Nexus、Direct Wafer Links 與分離式推論。[5] 它們都處理資料搬移，卻不是同一個零件，也不能只憑名稱判定完全取代關係。
工程師延伸：模型「放得下」必須先說是哪個階段
權重只是容量的一部分。訓練還有 optimizer state、gradient 與 activation；推論還有會隨 batch 和 context 成長的 KV cache。談 residency 時，必須一起標明階段、精度、parallelism 與其他 runtime state。

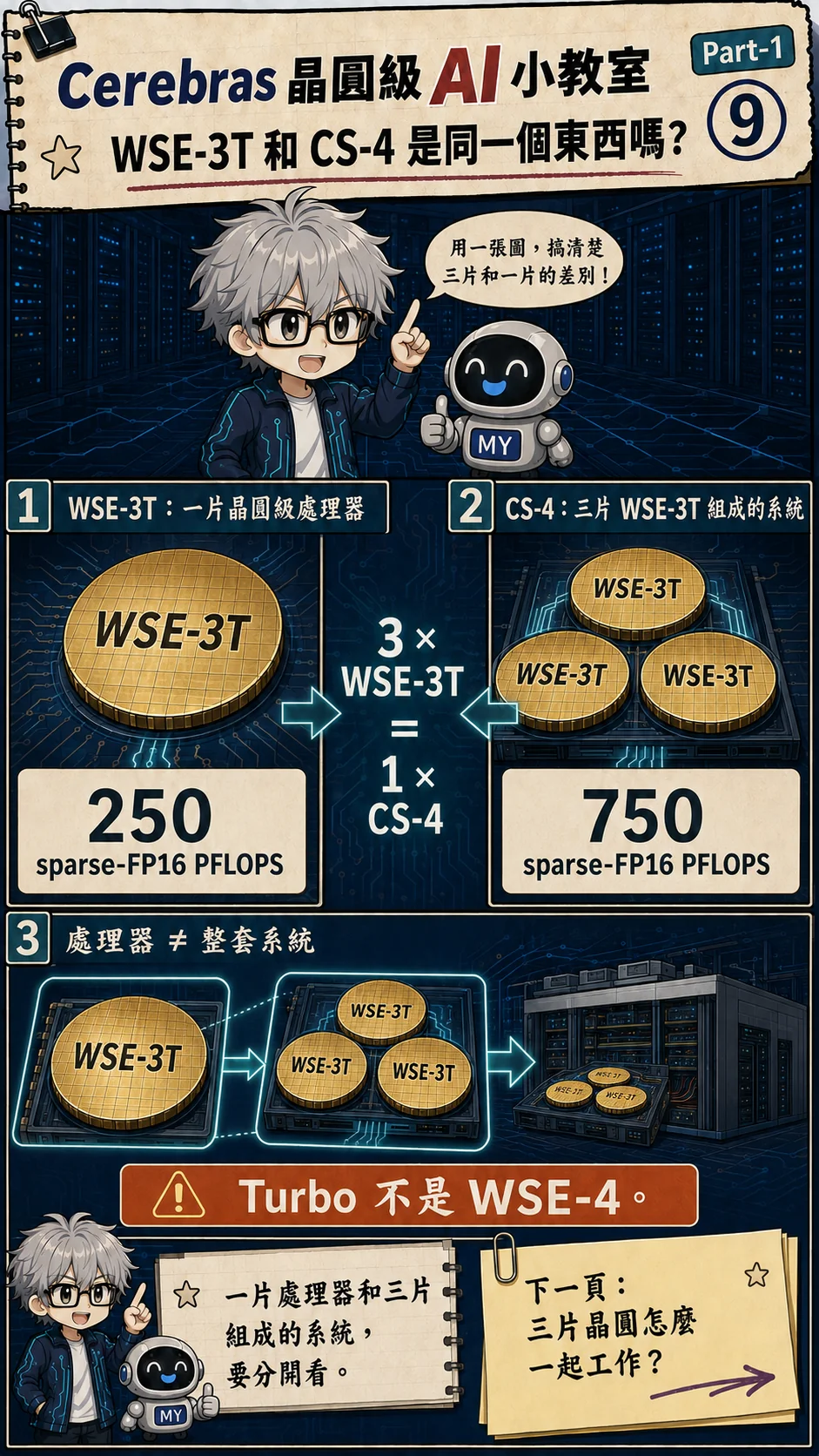

9. WSE-3T 和 CS-4 是同一個東西嗎？
先把數量關係釘牢：WSE-3T 是一片晶圓級處理器，CS-4 是裝有三片 WSE-3T 的完整系統。就像一具引擎與裝了三具引擎的車不是同一層產品，單片數字不能直接拿來代表整機。
FLOP 是一次浮點運算；PFLOPS 的 P 代表 peta，也就是每秒 10 的 15 次方個 FLOP。它像引擎的理論馬力，方便看運算上限，卻不等於完成一趟真實旅程所需的時間。
FP16 表示使用 16-bit 浮點格式；sparse 則表示計算利用了資料中的零值或稀疏結構。精度、稀疏比例與哪些運算能被跳過，都是規格的一部分，不能只留下最大的數字。
官方列出的單片 WSE-3T 為 250 sparse-FP16 PFLOPS 與 43.2 PB/s 記憶體頻寬；三片組成的 CS-4 合計為 750 sparse-FP16 PFLOPS。[2] 250 和 750 的差別首先是單片與三片，不是兩種神祕演算法。
實際模型速度還受利用率、通訊、資料形狀、軟體與輸出條件影響。Turbo 是加速版 WSE-3 的名稱，不是 WSE-4；官方把提升連結到 CS-4 的供電與系統設計，未公開的時脈、TDP、製程或微架構細節不應自行補上。
工程師延伸：PFLOPS 不是應用程式 benchmark
Sparse-FP16 peak compute 綁定數值格式與稀疏條件。端到端吞吐還受 utilization、通訊、記憶體、序列形狀、編譯器、host overhead 與品質限制影響。應比較相同工作負載，而不是單一 headline number。

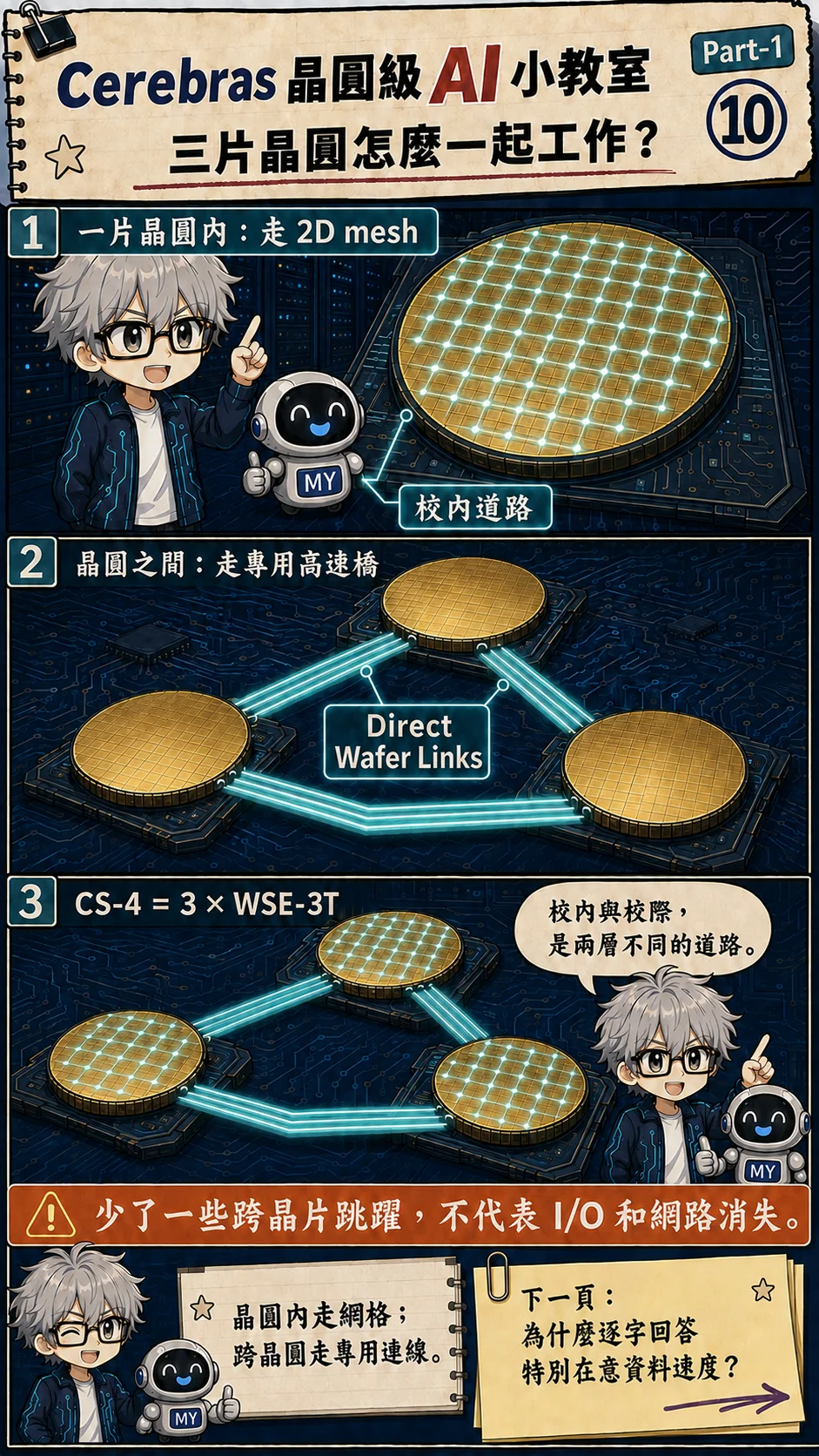

10. 三片晶圓怎麼一起工作？
一片 WSE 內的 2D mesh 像校內道路，連接一間間 PE 教室。工作跨到另一片 WSE-3T 時，就要上校際高速公路：CS-4 使用 wafer I/O 與 Direct Wafer Links，在晶圓之間交換資料。
多晶圓運算的第一步是 partition：把模型、batch 或推論階段分給不同晶圓。最直觀的資料平行，是每片處理不同樣本；模型平行則把同一模型的不同部分分開；pipeline 的直覺，是上一站完成一段後交給下一站。
切分之後一定會有交界。資料要跨晶圓傳遞，某些步驟要同步；若一片花 8 秒、另一片花 12 秒，較快的一片仍可能等最慢者。這就是 load imbalance，它會吃掉一部分理論加速。
Cerebras 表示，在其系統條件下，wafer-to-wafer latency 最低可到 2 微秒。[5] 這能說明專用鏈路很快，卻不是任何距離、配置與工作負載都保證得到的固定數字。
Nexus 把 Compute、Power 與 I/O 做成模組，方便部署、維護與擴充。[2] 但模組化不會讓物理距離消失；系統仍要處理同步、流量、故障隔離與重試。
所以多晶圓不是把單片效能乘三就結束。鏈路、切分方式、最慢階段與失效時的影響範圍，會共同決定整套系統能交付多少有效工作。
工程師延伸：兩層網路有兩種 traffic model
PE mesh 處理晶圓內的細粒度資料，Direct Wafer Links 則承擔 WSE-3T 之間被切分的工作。即使 link latency 很低，partition boundary、collective、同步與 failure handling 仍是系統級設計問題。

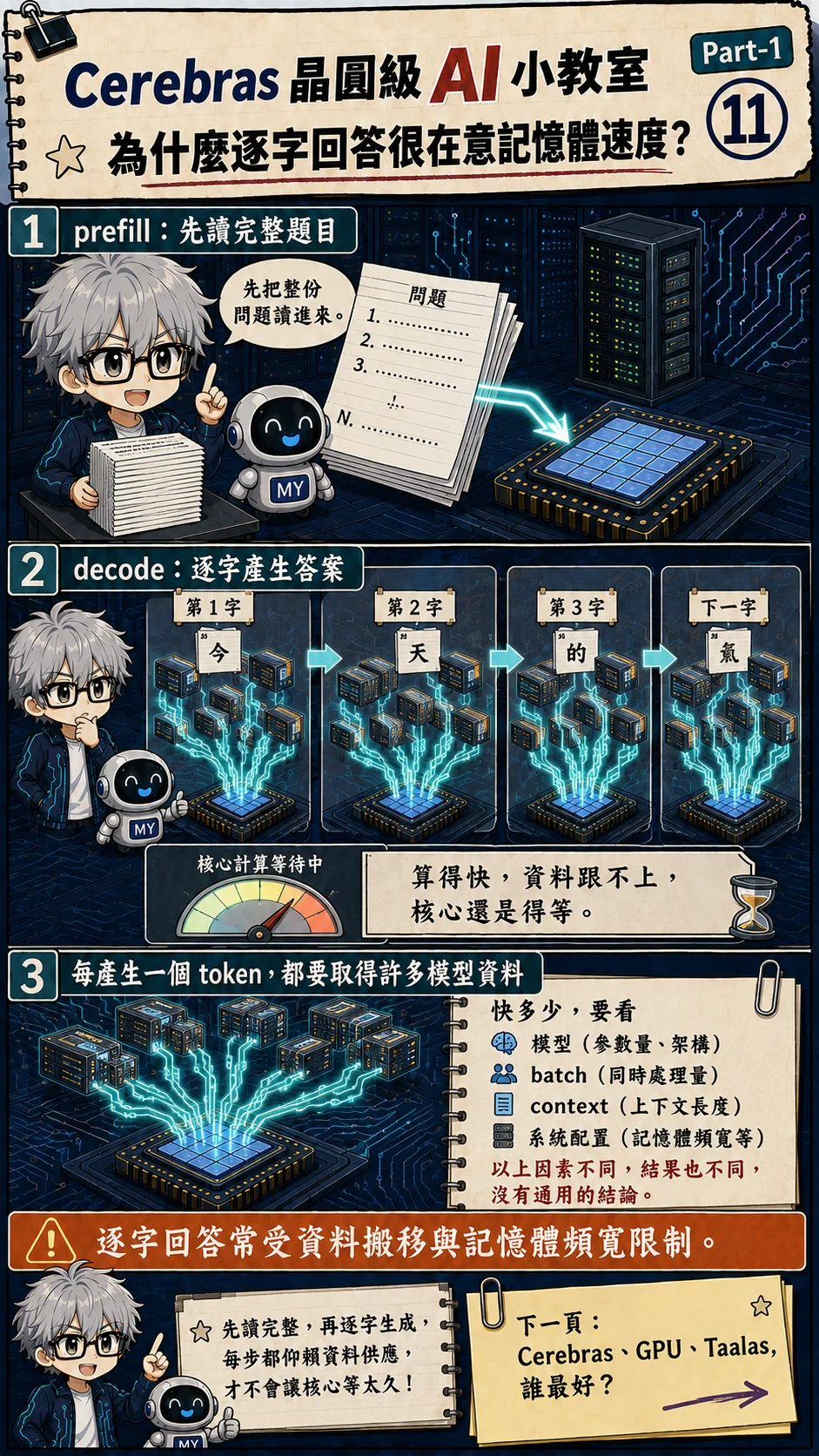

11. 為什麼逐字回答特別在意資料速度？
假設你問：「為什麼天空是藍色？」模型先讀完整句子，建立對每個 token 的上下文理解，這一段叫 prefill。接著它先產生「因為」，再用原問題和「因為」決定下一個 token；這個逐步生成的階段叫 decode。
Prefill 一次有整段 prompt，通常有較多可以平行處理的矩陣運算。它最直接影響 time to first token：從你送出問題，到螢幕出現第一個字要等多久。
Decode 每一步新增一個 token，卻要反覆使用模型權重與先前留下的 KV cache。對話越長、同時服務的序列越多，KV cache 通常也越大；若資料沒及時送到，運算單元就得等待。
因此「速度」至少有三種問法：第一個 token 多快出現、之後每秒能產生多少 token、整個系統同時能服務多少請求。低 batch 追求互動感，大 batch 追求總吞吐，最佳配置不一定相同。
Batch、prompt 長度、output 長度、模型、精度、稀疏性與軟體版本都會改變結果。把某個 tokens/s 數字搬到另一種條件下，常會得到錯誤結論。
Cerebras 官網也明示，其 GPU 比較會隨工作負載、配置、日期與模型而異。[1] 真正公平的比較，必須把延遲、吞吐與測試條件一起寫出來。
工程師延伸：prefill 與 decode 壓力不同
Prefill 常有較多可平行的矩陣運算；低 batch decode 則可能被反覆的權重與 KV traffic 限制。把兩個階段分離可以各自配置資源，但也會增加 handoff、queueing 與 load balancing 問題。延遲數字至少要交代 prompt、output、batch、model、precision 與 percentile。

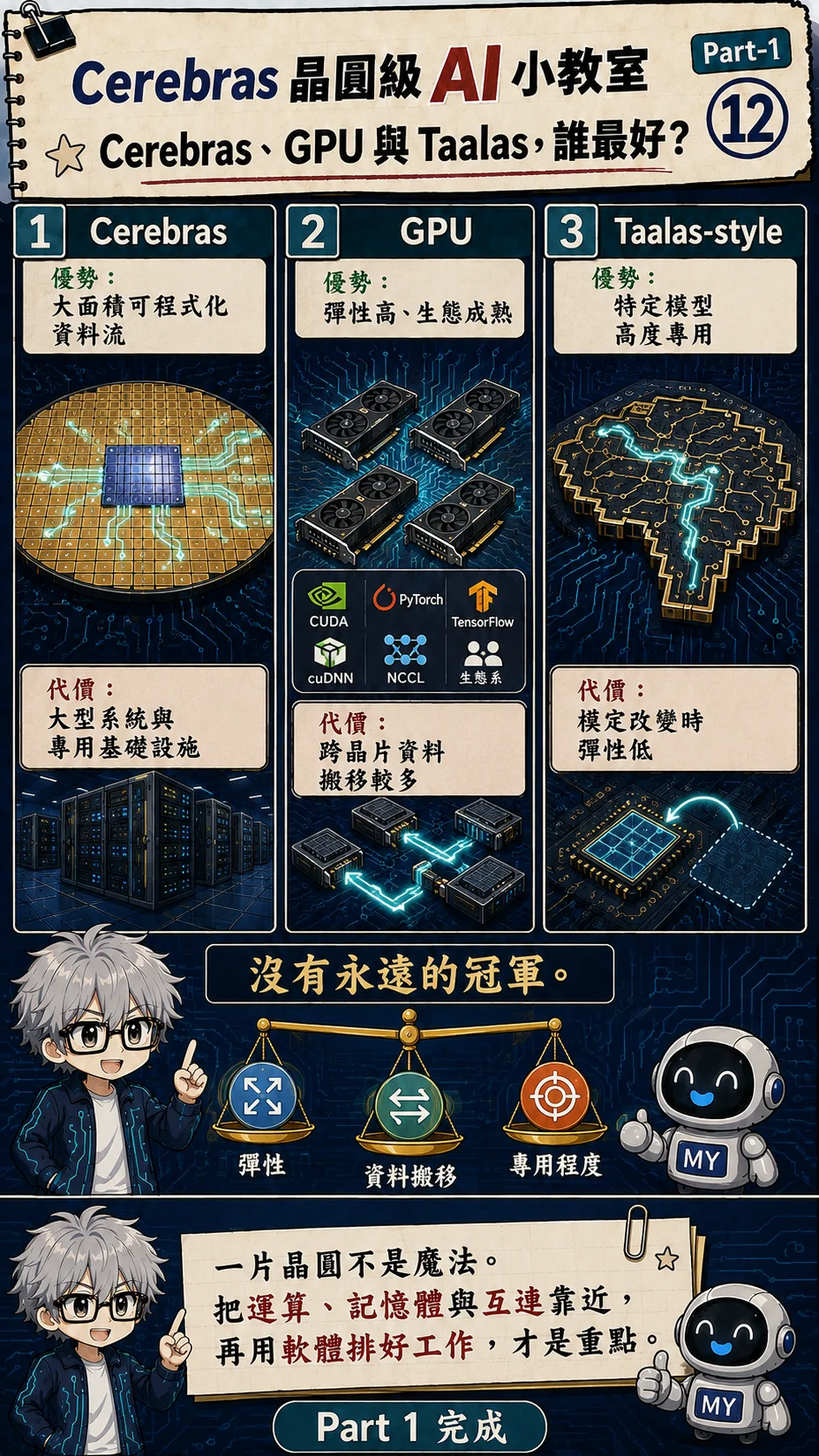

12. Cerebras、GPU 與 Taalas，誰最好？
最後把三種架構想成三座校園。Cerebras 是大型一體化校園：運算、local memory 與晶圓內道路靠得很近，成本落在專用系統、供電散熱與工具鏈。GPU 叢集像由標準校舍組成的大學城：軟體生態與彈性較成熟，但資料會經過 HBM、封裝與跨加速器網路。
Taalas-style 更像為固定課程量身打造的專門學校，把模型權重與資料路徑直接做進晶片，可能進一步降低權重搬移；代價是模型一改，硬體設計和流片也可能重來。它與可程式化的晶圓級資料流，是不同方向。
情境一：研究團隊每週換模型、改算子、試新精度。這時軟體支援、除錯能力與重編程彈性通常比極致專用化更重要，GPU 生態常有明顯優勢，Cerebras 則要看目標模型是否在其支援路徑內。
情境二：要訓練巨大模型，真正問題可能是模型狀態放哪裡、跨節點怎麼同步、整體利用率能否維持。此時 Cerebras 的 weight streaming 或多晶圓設計值得評估，但仍要以實際模型與軟體版本測試。
情境三：同一個固定模型要大量、長期推論，而且模型更新很少。硬連線方案可能願意犧牲彈性，換取更少的權重搬移與更高專用效率；前提是量產規模足以承擔 NRE 與產品變更風險。
可重複使用的決策清單是：模型多久改一次？哪些資料必須常駐？batch、首字延遲與總吞吐目標是什麼？軟體是否支援？供電、冷卻、網路、維護與 NRE 誰承擔？沒有脫離工作負載的永久冠軍，只有成本放得是否合理。
工程師延伸：比較邊界必須涵蓋整個產品
公平比較要納入 compiler coverage、模型更新週期、供電、冷卻、網路、可用性、fault containment、observability、採購與 NRE。較窄的矽晶片指標仍然有用，但不能獨自決定系統勝負。
下方互動用 4×4 網格讓你選停用格子，逐 hop 檢查封包能不能抵達。切斷一整欄時，兩側可能不再連通：繞路有條件，壞點沒有被修復。這是自訂 BFS 與 store-and-forward 模型，不是 WSE 路由、時脈或良率模擬。
五句話複習
- AI 效能不只看算術，也常卡在資料搬移。
- WSE 用 reticle stitching 把多個曝光區連成一片晶圓級處理器。
- 冗餘核心與路由讓系統避開壞點，不是把壞點修復。
- WSE-3T 是單片處理器；CS-4 是三片 WSE-3T 的系統。
- Cerebras、GPU 與硬連線推論各有適用場景，沒有脫離工作負載的永久勝負。
下一站
下一篇可以繼續追兩條線：一條深入 WSE 上的 CSL／dataflow 編程；另一條比較晶圓級 scale-up、GPU scale-out 與模型專用 ASIC。先別急著背規格，試著用「資料放哪裡、怎麼走、誰來排」重新看每一張架構圖。
Hashtags
#Cerebras #WaferScaleEngine #WSE3T #CS4 #WaferScaleAI #Dataflow #AIAccelerator #Semiconductor #漫畫小教室
References
- Cerebras, WSE-3T product page — WSE-3T 尺寸、電晶體、核心、SRAM 與缺陷容忍；效能倍數屬廠商比較。
- Cerebras, CS-4 product page — 三片 WSE-3T、Nexus、單片與整機規格，以及比較限制。
- Cerebras SDK, Wafer-Scale Engine Architecture — PE、local memory、2D mesh、wavelet 與程式模型。
- Cerebras Training Docs, Weight Streaming Execution — MemoryX 與 weight streaming 的訓練架構背景。
- Cerebras, Introducing CS-4 — Nexus、Direct Wafer Links 與分離式推論的當代產品說明。
- Cerebras, Extreme-Scale AI Architecture — CS-2、MemoryX、SwarmX 與 weight streaming 的原始官方說明。
- Gary Lauterbach, “The Path to Successful Wafer-Scale Integration: The Cerebras Story,” IEEE Micro (2021) — 525 mm² 標準曝光區、偏移連線光罩、上層金屬 field stitching 與晶圓級良率設計。
- Cerebras, Architecture Deep Dive — 不到 1 mm 的劃片槽、高層金屬、平行介面、百萬條跨界線與自動校正。
- Cerebras, Wafer-Scale AI, Hot Chips 2024 — WSE-3 的 84 個 die 區、跨 reticle fabric、台積電 5 nm 合作與內建備援。
互動練習：壞點還在，資料改走哪裡？
選來源、目的地與停用格子，讓 BFS 找出可用最短路。逐 hop 看封包前進，再試著切斷整欄；冗餘路徑能繞路，不能保證任何故障都可跨過。
4×4 PE 網格與 store-and-forward 封包是自訂教學模型，不是 WSE 路由、reticle 地圖、CSL 模擬或時脈效能。每條邊搬一個 wavelet 花一個假想 tick，整個封包收齊才走下一 hop；忽略並行流量、buffer、virtual channel 與 backpressure。數字不能換成 Cerebras 延遲。
學習指南
AI 技術小教室
先備知識
- 只需晶片、記憶體與 AI 推論的基本概念，不要求半導體背景
我學會了什麼
- 說明資料搬移為何可能限制 AI 運算
- 說明 reticle stitching 與備援如何讓晶圓級處理器可行
- 區分 WSE-3T 處理器與三晶圓 CS-4 系統規格
- 在不預設贏家的前提下比較 Cerebras、GPU 叢集與硬連線推論
