先把 CPU 想成一座工廠
同樣 3GHz，為什麼有的 CPU 比較快？先不要只看時脈。把 CPU 想成一座工廠：時脈像工人的走路速度，真正的差距在於每一步能不能安排更多工作、少等一點、少做錯一點。
這篇會用工廠比喻把高效能單核拆成六個管理能力：寬度、分支預測、亂序執行、記憶體平行性、快取與預取、指令格式。這些都在讓同一個核心每個週期做更多有用的事。
先抓住一句話：高效能單核不是單純跑得快，而是把等待、猜錯、搬資料與排隊的浪費降到最低。
同樣 3GHz，為什麼兩顆 CPU 單核效能可以差很多？答案不是「誰跑比較快」這麼簡單。真正的差異在於：同一個時鐘週期內，核心能不能拿到足夠指令、猜對控制流程、避開等待、同時追很多筆資料、把常用資料放近一點，並用乾淨的 ISA / 指令格式讓前後端更容易合作。
這系列用「CPU 工廠」比喻高效能單核設計：頻率是工人走路速度，IPC 是每一步完成多少工作，微架構就是工廠管理方式。單核快不快，不只看 GHz，而是看每一步能不能做更多有用工作。

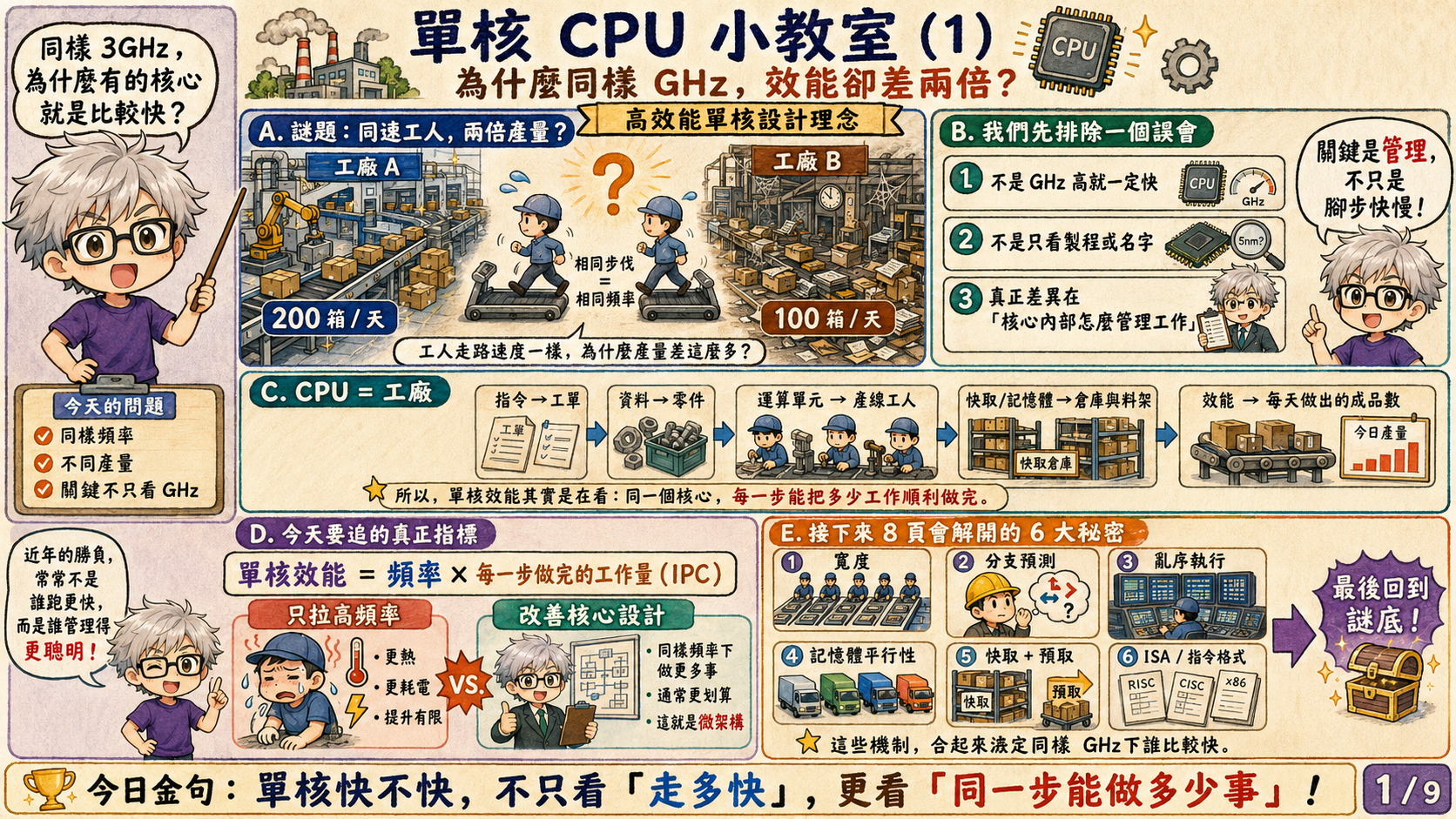

1. 同樣 GHz，效能為什麼會差兩倍？
第一張圖先破除最常見的誤會：GHz 只代表時鐘頻率，也就是一秒有多少個週期。它很重要，但不是效能的全部。兩個工人用同樣速度走路，如果一個工廠排程順、零件供應快、工具放得近，另一個工廠到處卡關、等料、找文件，最後產量當然不會一樣。
把 CPU 看成工廠時，指令像工單，資料像零件，執行單元像產線工人，快取像倉庫，前端像收發室，分支預測像領班先猜下一批工單要去哪裡。單核效能真正取決於整條工廠動線是否順暢，而不是只看工人腳步快不快。
圖中列出的六大秘密正是後續主軸：寬度、分支預測、亂序執行、記憶體平行性、快取與預取、ISA / 指令格式。這些機制合在一起，決定同樣 GHz 下誰能完成更多實際工作。用公式看，就是 Performance 約略與 Frequency × IPC 有關；Frequency 是走速，IPC 是每個週期完成多少指令或有用工作。
工程 takeaway：提升頻率常常會帶來電壓、功耗與散熱成本；提升 IPC 則要靠更聰明的微架構，把等待時間、錯誤預測、資料搬運與前端瓶頸降下來。高效能單核不是暴力跑快，而是精準管理。

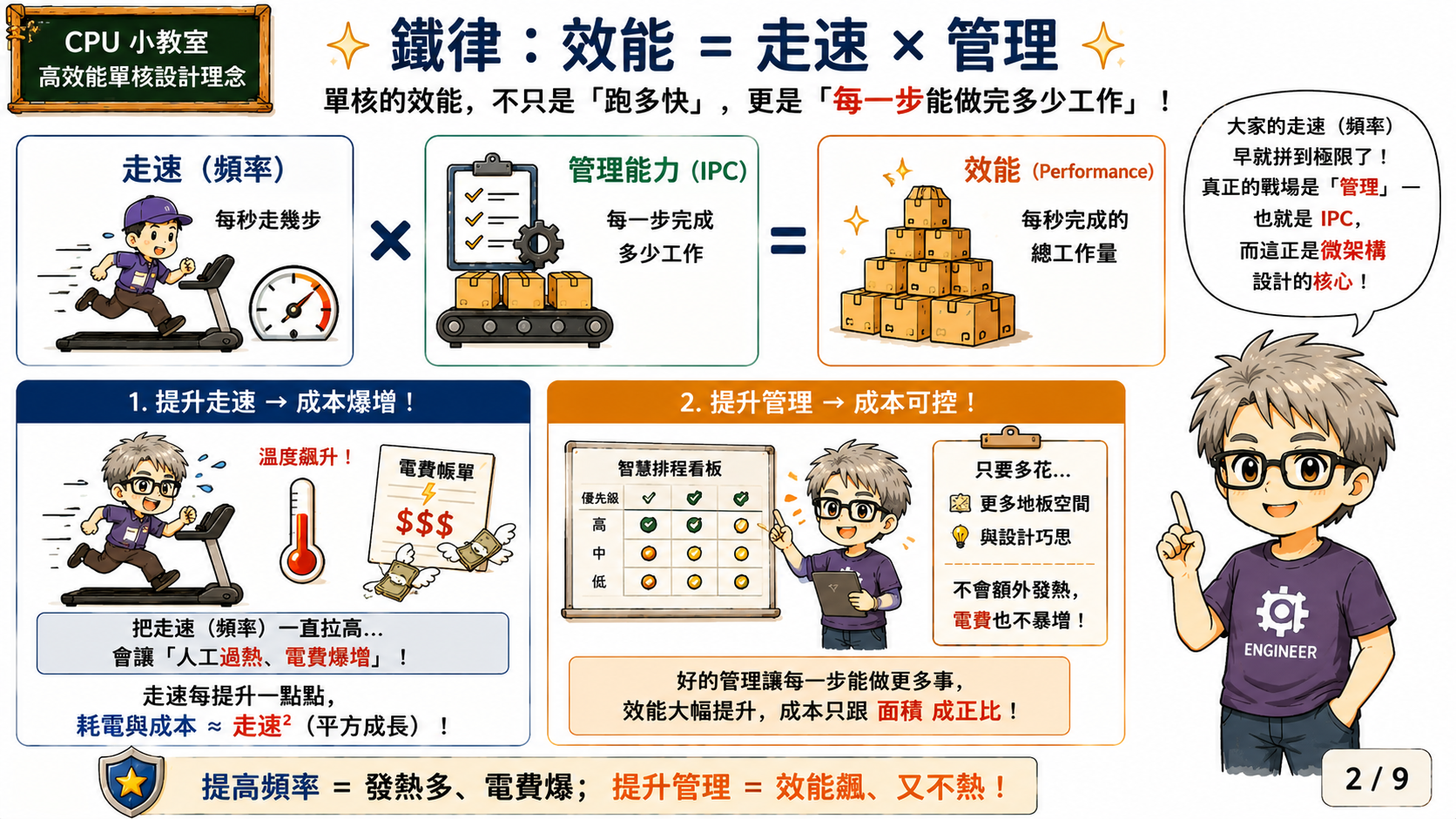

2. 鐵律：效能 = 走速 × 管理
第二張圖把效能拆成兩個維度：走速與管理能力。走速就是頻率，提升頻率能讓每秒週期數增加；管理能力就是 IPC，代表每個週期能完成多少工作。CPU 設計常常就在這兩者之間取捨。
如果只拉高頻率，就像讓工人在跑步機上越跑越快。短期看產量會提升，但成本不是線性成長：電壓可能要提高、功耗接近跟頻率與電壓平方一起上升、發熱與散熱難度也跟著變大。這就是圖中「溫度飆升、電費爆增」的意思。
改善 IPC 則像把工廠管理變好：排程更聰明、等待更少、工具更近、同時處理更多互不依賴的工作。它也有成本，例如更大的 ROB、更寬的前端、更多執行單元、更複雜的分支預測器、更多快取與更強的記憶體系統，這些都會增加面積與設計驗證成本。
真正的高效能單核設計，是在功耗、面積、延遲、頻率與 IPC 之間找平衡。頻率太低，工廠走不快；IPC 太低，每一步做太少；管理太複雜，面積與功耗會爆。好的核心不是單點極限，而是整體最划算。

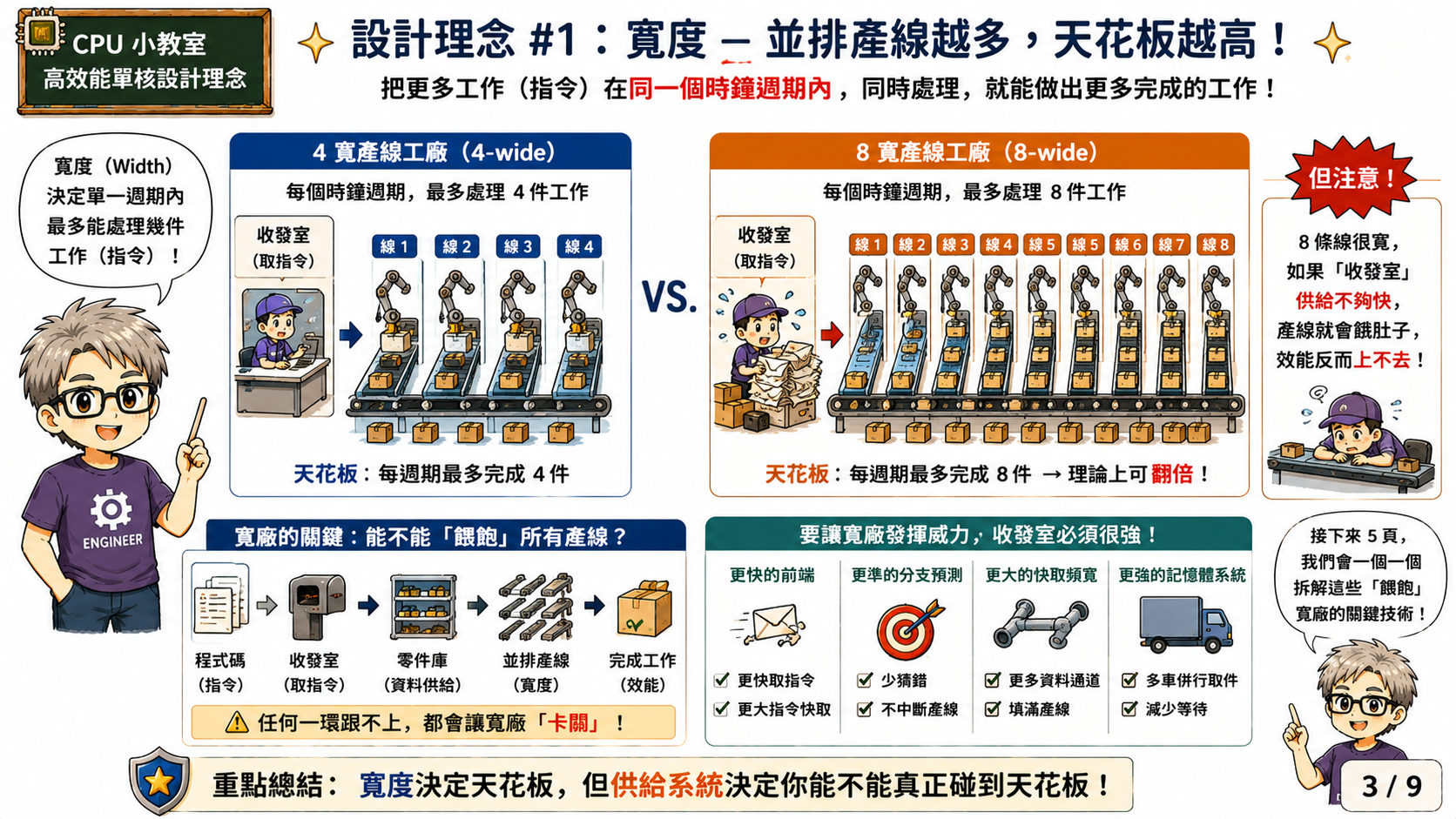

3. 設計理念 #1：寬度
第三張圖用 4-wide 與 8-wide 工廠說明 superscalar CPU 的「寬度」。寬度指一個週期內前端最多能取幾條指令、解碼幾條指令、送出幾個 micro-ops、發射到多少條執行產線。理論上，8-wide 的天花板比 4-wide 高，因為它每個週期能同時處理更多工作。
但圖右邊也提醒：產線多不代表一定有效率。如果收發室供給不夠快，指令快取 miss、解碼器跟不上、分支預測猜錯、micro-op queue 餓肚子，後面再多執行單元也只能閒著。這就是前端瓶頸，也是很多高效能核心設計的難題。
寬度還會碰到資料相依性。即使前端能一次送 8 條指令，如果這 8 條指令彼此依賴，例如後一條要等前一條結果，CPU 仍然不能全部同時執行。真正能吃滿寬度，需要程式本身有足夠 instruction-level parallelism，也需要硬體能找出這些平行性。
工程 takeaway：寬度是天花板，不是保證產量。要讓寬核心發揮威力，前端、分支預測、快取、解碼、rename、dispatch、scheduler、load/store queue 與記憶體系統都要跟上。任何一環餓肚子，寬度就會變成昂貴的閒置面積。

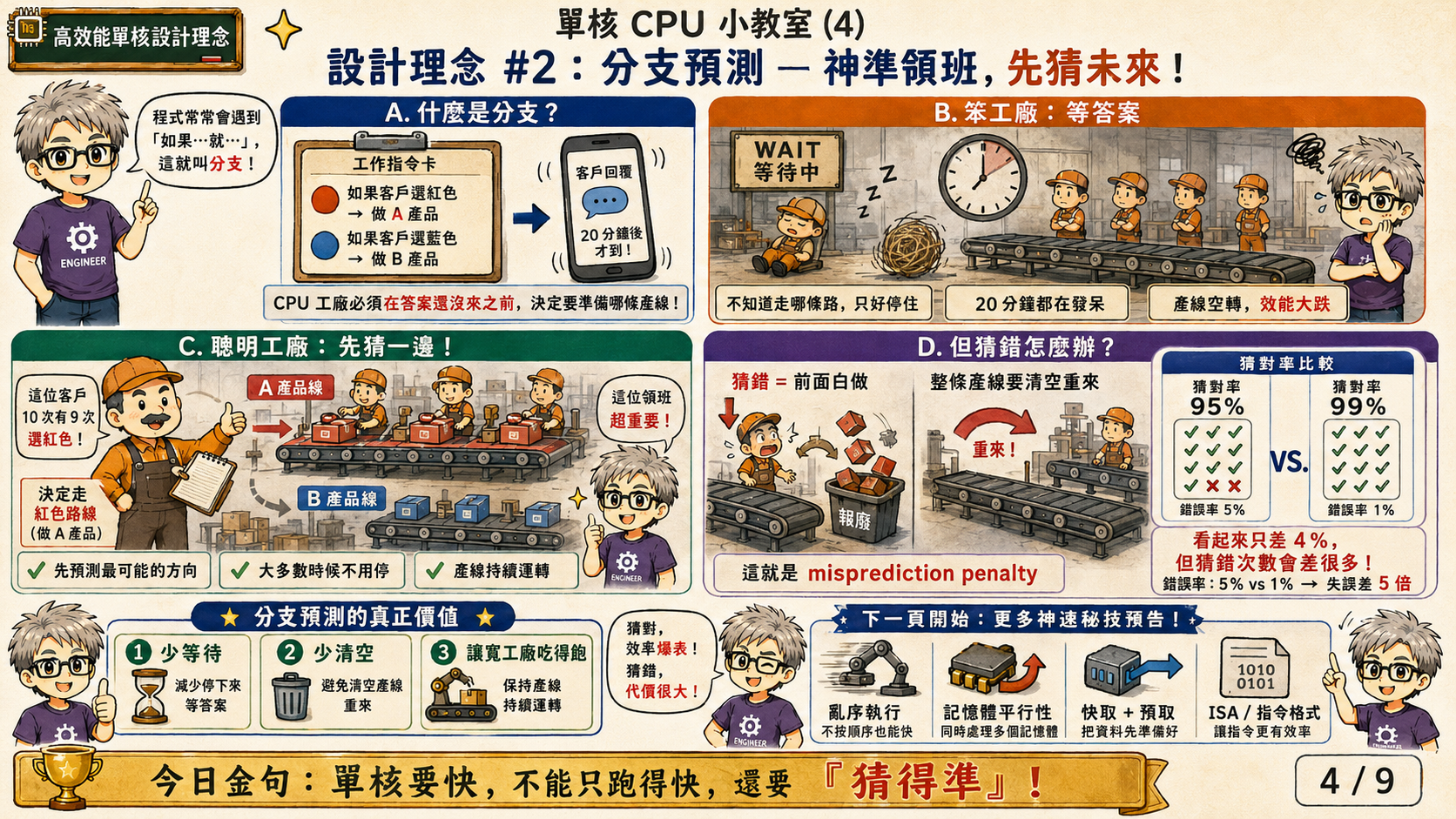

4. 設計理念 #2：分支預測
第四張圖講分支預測。程式裡常有 if / else、loop、function return，這些都會改變下一條要執行的指令位置。CPU 前端如果每次都等到條件計算完才知道往哪裡走，產線就會空轉，像工人站在輸送帶前等客戶回覆。
聰明工廠會先猜一邊，讓產線不停。如果猜對，後面工作已經提前準備好，效能大幅提升；如果猜錯，就要把錯路上的工作清掉，重新載入正確路徑，這就是 misprediction penalty。高效能核心 pipeline 越深、前端越寬，猜錯一次浪費的週期通常越痛。
圖上的 95% vs 99% 看似只差 4%，但錯誤次數可能差很多。對分支密集的程式來說，分支預測器的準確度、branch target buffer、return address stack、間接分支預測、歷史表設計，都會直接影響單核效能。
工程 takeaway：分支預測不是小配角，而是前端能不能穩定餵飽後端的核心技術。越寬、越深、越高 IPC 的核心，越需要準確的預測，因為錯一次會清掉更多已準備好的工作。

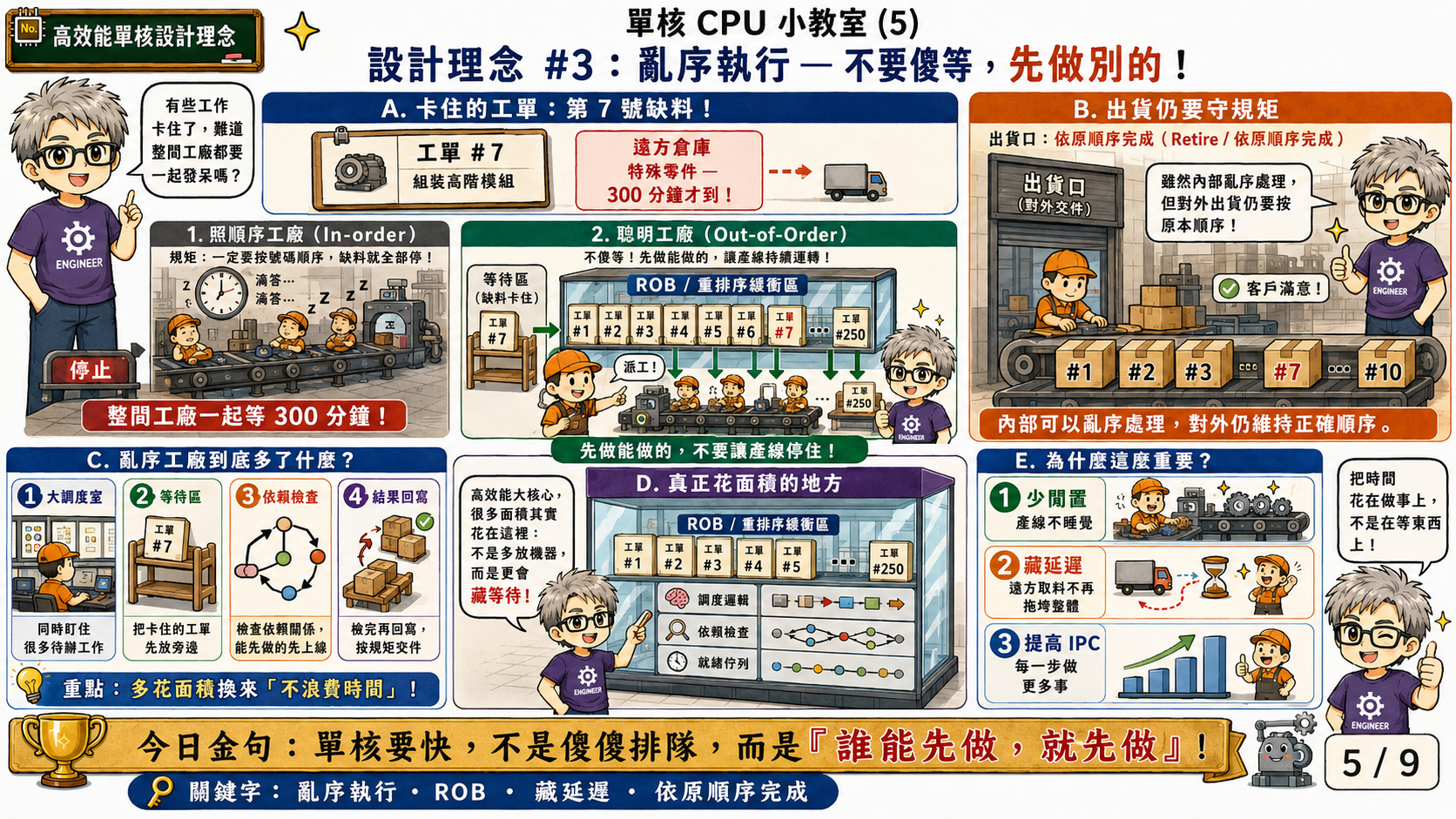

5. 設計理念 #3：亂序執行
第五張圖是 out-of-order execution。傳統 in-order 核心像守規矩的工廠：前面工單卡住，後面即使可以做也要一起等。這樣簡單、省電、好驗證，但遇到 cache miss、長延遲乘除法或資料等待時，整條產線會被拖住。
亂序核心的想法是：外部看起來仍然照程式順序完成，但內部可以先做不相依、已準備好的工作。圖中的 ROB / reorder buffer 就像重排序緩衝區，記錄每個工單的原始順序、執行狀態與結果。CPU 可以亂序執行，但最後 retire / commit 時仍依照原本程式順序，確保精確例外與程式語意正確。
這套機制背後還有 register renaming、reservation stations / schedulers、load-store queue、依賴檢查、wake-up/select、commit logic。它們把「等待」藏起來：當某條指令在等遠方資料時，核心可以先執行其他已經 ready 的指令。
工程 takeaway：亂序執行把面積換成不浪費時間。它不會讓單一相依鏈變短，但可以在等待 A 的時候先做 B、C、D。高效能單核的 IPC 很大一部分來自這種把 bubble 填滿的能力。

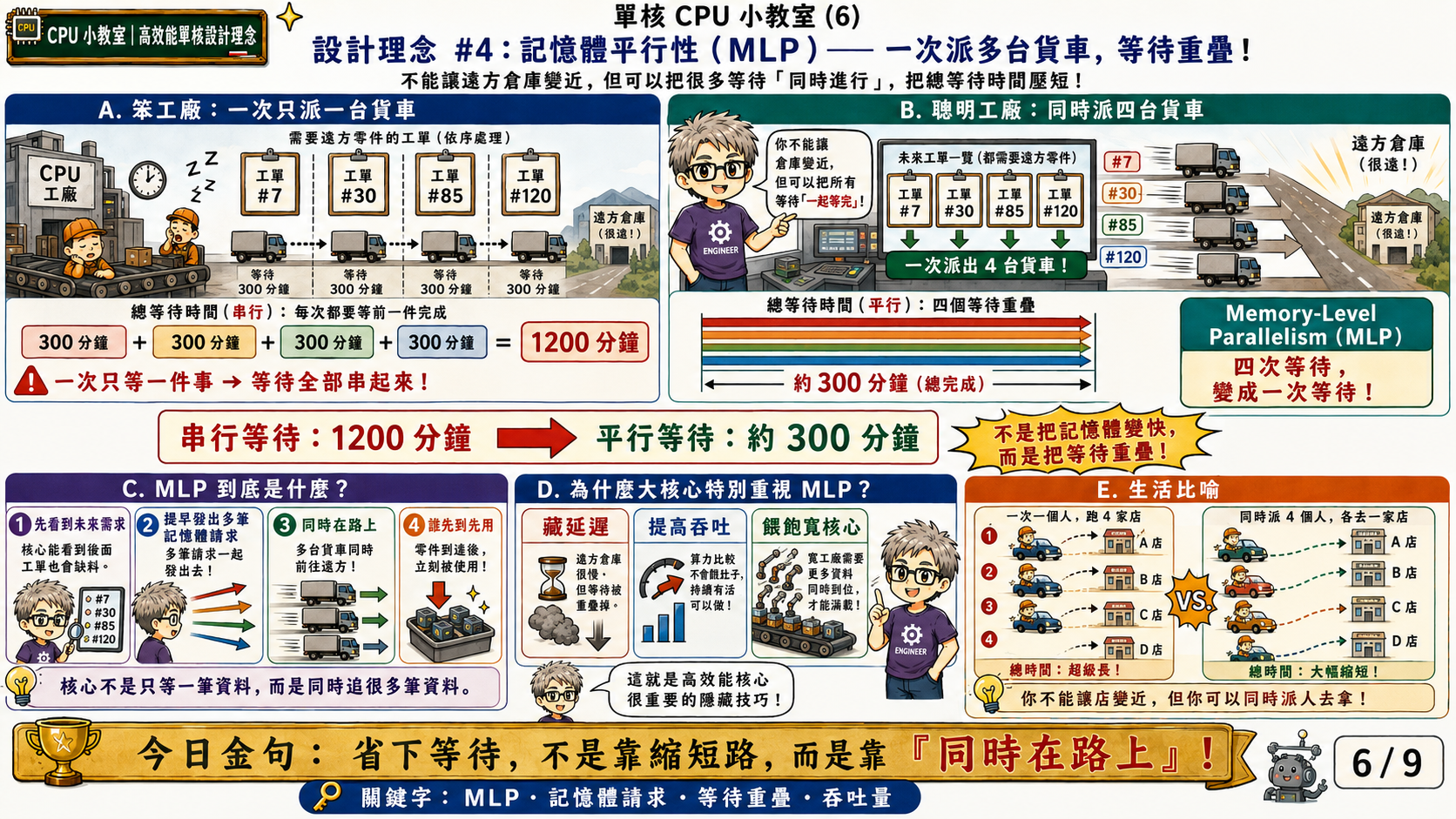

6. 設計理念 #4：記憶體平行性 MLP

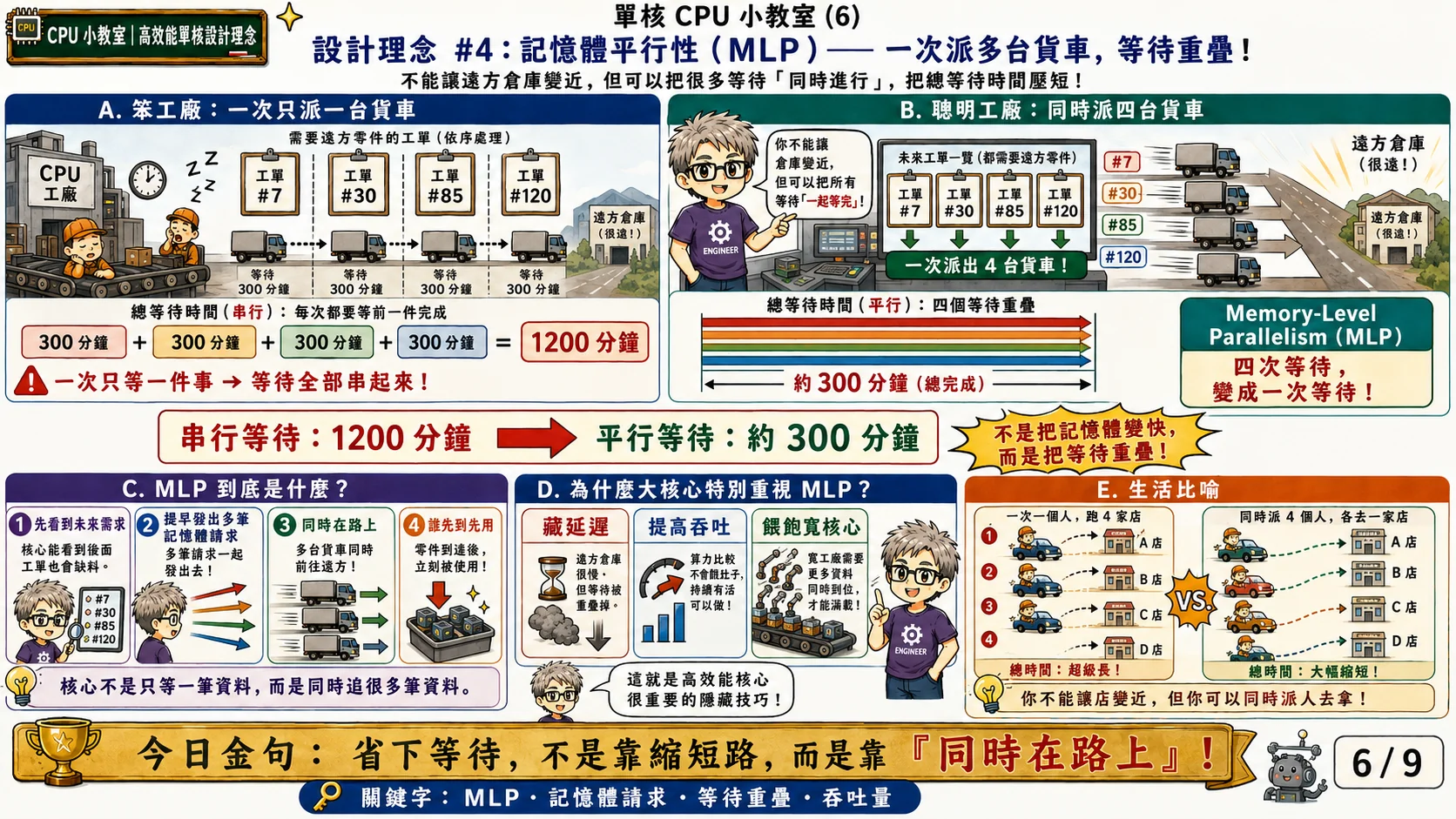

第六張圖介紹 memory-level parallelism，也就是 MLP。CPU 最痛的等待常常不是 ALU 算得慢，而是資料不在快取裡，要去更遠的 cache level 或 DRAM。一次 DRAM miss 可能要數百個 cycle；如果每次只等一筆資料，延遲會串起來，產線長時間空轉。
聰明工廠不是讓遠方倉庫瞬間變近，而是一次派出多台貨車，把多筆記憶體請求同時送出去。四筆 300 分鐘的等待，如果完全串行就是 1200 分鐘；如果能平行重疊，總等待可能接近 300 分鐘。這就是圖中「等待重疊」的重點。
硬體上，MLP 需要 load/store queue、miss status holding registers、non-blocking caches、outstanding memory requests、memory disambiguation 與足夠的 reorder window。軟體上，也需要程式有多筆獨立資料請求，否則硬體看不到可平行的等待。
工程 takeaway：記憶體系統不是只有「快取大小」一個問題。高效能單核需要看得到未來需求、送得出多筆請求、接得住回來的資料，並在等待期間繼續執行其他工作。MLP 是把慢延遲變成可重疊延遲的技巧。

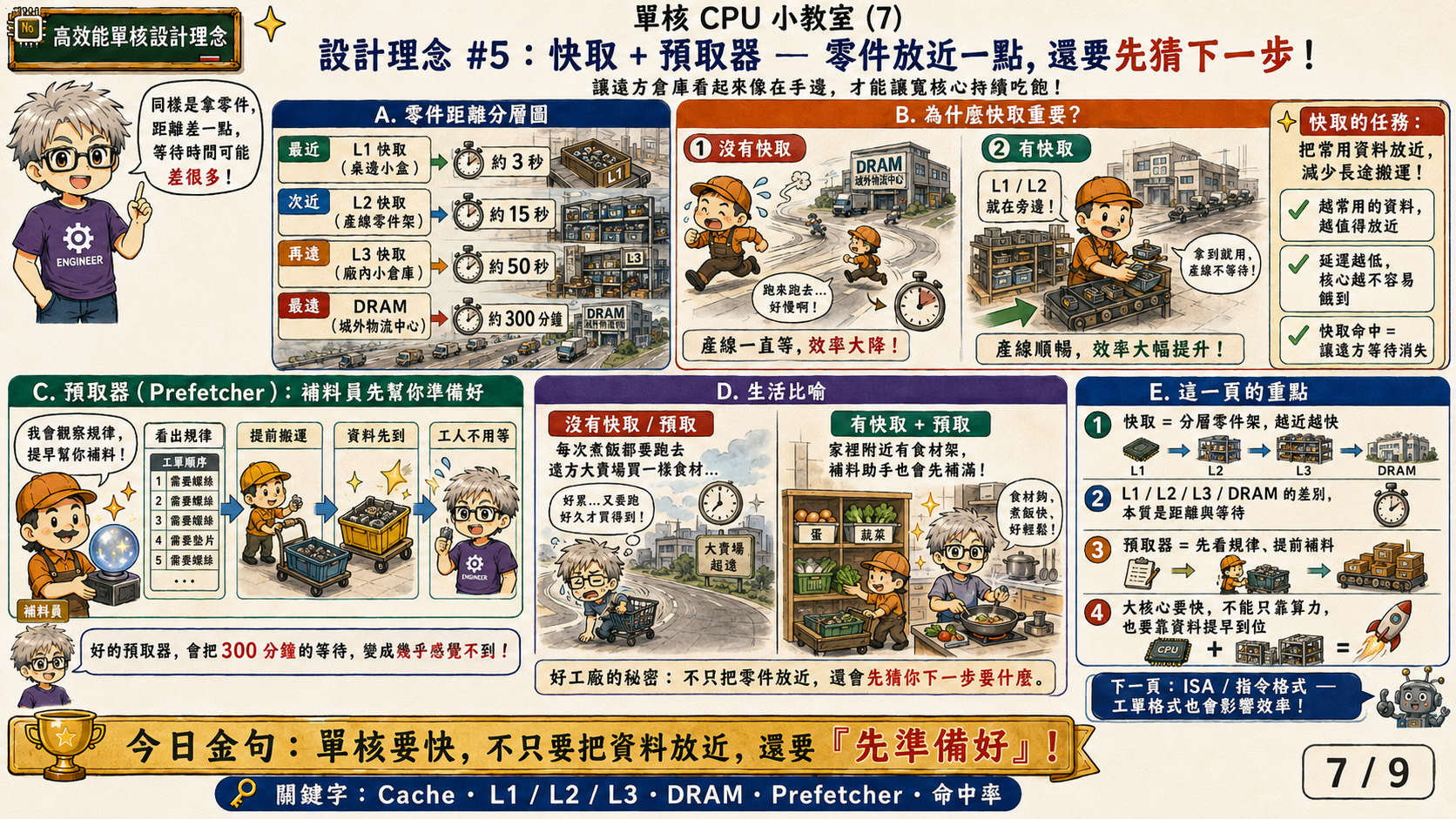

7. 設計理念 #5：快取與預取器
第七張圖把記憶體層級畫成不同距離的倉庫。L1 cache 最快、最小、離核心最近；L2 較大但較慢；L3 更大、延遲更高；DRAM 容量大但非常遠。高效能單核的目標，是讓最常用、最即將使用的資料盡量在近處。
Cache 的價值來自 locality。時間區域性代表剛用過的資料可能很快再用；空間區域性代表附近資料可能接著被用。好的 cache hierarchy 讓常用資料留在近處，避免每次都跑去 DRAM。但 cache 不是萬能：容量不足、衝突、工作集太大、隨機存取都會造成 miss。
Prefetcher 像補料員，觀察存取規律，提前把可能會用到的資料搬近。如果預取準，等待時間幾乎被藏起來；如果預取錯，可能浪費頻寬、污染快取、把有用資料擠出去。因此預取器需要在積極與保守之間平衡。
工程 takeaway：快取解決「資料放近」，預取解決「資料先到」。高效能單核需要兩者配合：cache hierarchy 降低平均存取延遲，prefetcher 提前覆蓋可預測的 miss，MLP 則讓不可避免的 miss 盡量重疊。

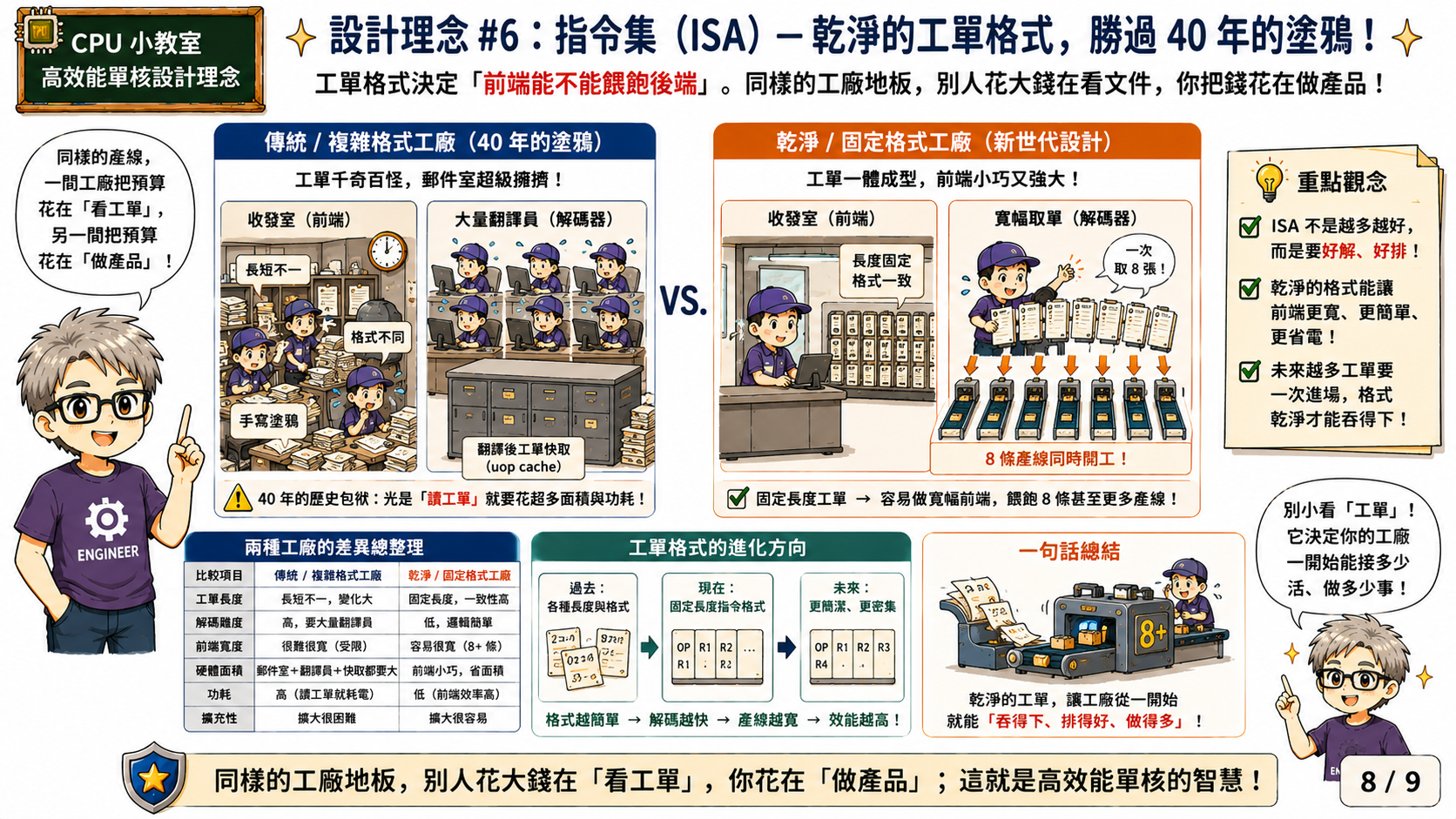

8. 設計理念 #6：ISA / 指令格式
第八張圖用工單格式比喻 ISA。ISA 是軟體與硬體之間的契約，定義指令長度、編碼、暫存器、記憶體模型、例外、中斷與各種操作。對高效能單核來說，ISA 不只影響程式設計，也會影響前端解碼難度與微架構設計。
傳統複雜格式像長短不一、格式多變的工單。前端要花很多力氣判斷邊界、解碼、拆成 micro-ops，這會消耗面積、功耗與設計複雜度。乾淨固定或較規整的格式，則像標準化工單，前端更容易同時取很多、解很多、排很多。
但 ISA 也不是越簡單就自動越快。真正重要的是整個 ecosystem：編譯器能否產生好碼、分支與記憶體語意是否清楚、指令是否適合常見工作、壓縮指令是否改善 code density、向量或矩陣擴充是否能有效表達工作。ISA 是工單格式，微架構是工廠能力，兩者要配合。
工程 takeaway：同樣的製程與頻率下，前端不能餓飽後端，就很難高 IPC。乾淨、可預測、容易平行解碼的指令格式，能降低前端成本，讓更多資源用在真正完成工作上。
9. 總結：慢速工人 + 神級管理 = 兩倍產量

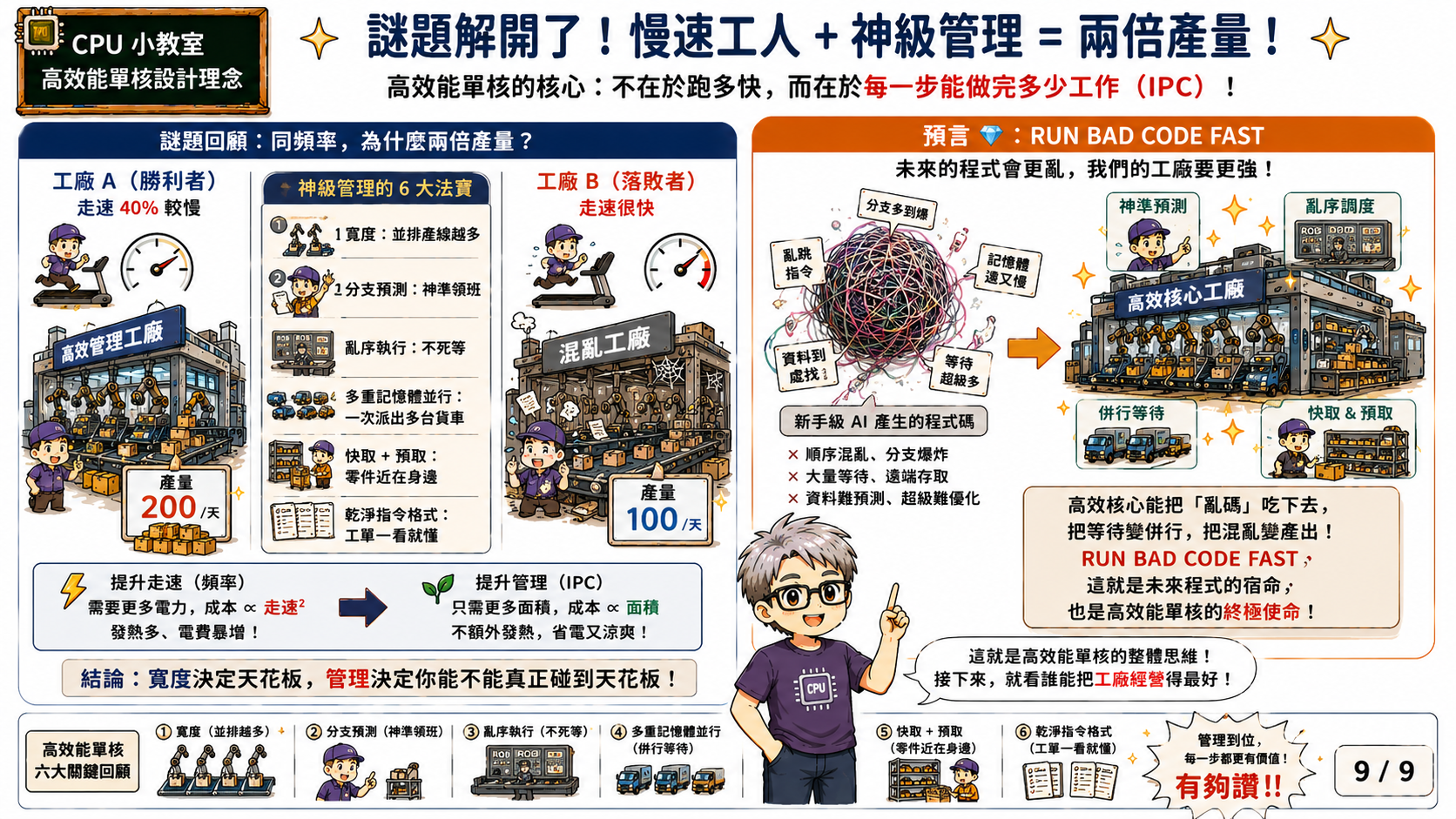

最後一張圖回到第一頁謎題：同頻率下，為什麼工廠 A 可以 200 箱 / 天，工廠 B 只有 100 箱 / 天？答案是工廠 A 管理得更好。它有足夠寬度、準確分支預測、亂序執行、MLP、快取與預取、乾淨工單格式，所以同樣步伐能完成更多有效工作。
這也解釋了為什麼高效能單核不等於「瘋狂加 GHz」。頻率提升通常帶來功耗與發熱壓力；微架構提升則努力把每個 cycle 用得更滿。真正優秀的核心，能把亂碼吃下去，把等待變平行，把混亂變產出。圖中的 RUN BAD CODE FAST，其實就是現代 CPU 的宿命：真實程式常常分支多、資料不規則、cache miss 多，但核心仍要盡量讓使用者感覺很快。
六大關鍵可以這樣記：寬度提高理論吞吐，分支預測避免走錯路，亂序執行把可先做的工作先做，MLP 把等待重疊，cache / prefetch 把資料搬近並提前準備，ISA 讓前端更容易解碼與餵飽後端。
一句話總結：單核效能不是只看「走多快」，而是看「每一步能不能做更多有用的事」。高效能 CPU 的本質，是在面積、功耗、延遲與複雜度限制下，把每個 cycle 的浪費降到最低。
