先看副本，再看四個字母
Cache 把常用資料搬到核心旁邊，速度因此變快；但多核心各有私有 Cache，也讓同一個位址同時出現好幾份副本。副本一旦不同步，兩顆 Core 就可能看到不同世界。
十二張圖會沿著同一條故事線前進：Memory Wall 催生 Cache，Locality 讓它有效，MESI 替副本標身分，Snoop 與 Directory 協調 owner，NoC 搬送訊息，CXL 再把問題帶到晶片外。
第一遍先看便利商店、狀態貼紙與戶籍名冊的比喻；第二遍再打開 Atomic、False Sharing、Coherence 與 Consistency 的工程師延伸。
假設你把一項資料處理工作交給更多核心。每個核心都能在近處保存常用資料，工作卻沒有等比例變快。有時它們在等主記憶體，有時在等另一顆核心交出寫入權。要判斷該加大 Cache、調整資料排列，還是減少共享寫入，得先分清楚這些等待從哪裡來。這是教學情境，不是某款處理器的實測。
本課沿著原有十二張圖，先看資料為什麼要放近，再追蹤同一份資料的副本如何交接。正文會把便利商店、狀態貼紙與名冊接回真實機制。進階的替換策略、原子操作與協定細節放在摺疊段落；第一次讀，可以先沿主線理解誰在等待、等待什麼。
1. Memory Wall：CPU 很快，資料卻送不過來
回到一個資料處理工作。核心讀入資料、計算，再讀下一筆。若資料已在近處，計算能繼續；若必須從主記憶體取回，依賴那筆資料的指令就得等待。時脈仍然在走，但這段等待沒有完成原本要做的工作。提高時脈，未必能讓資料更早送到。

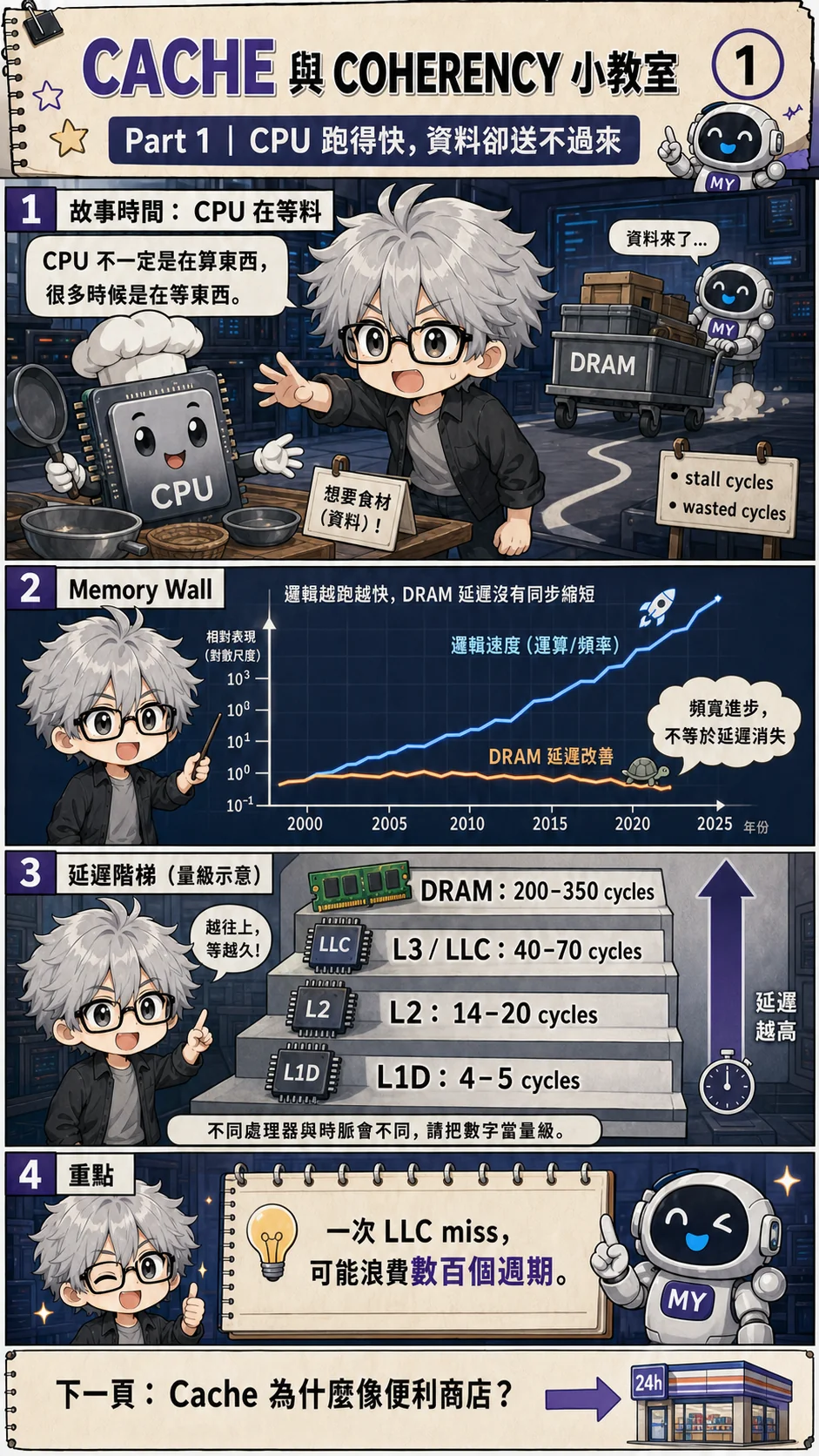

這種運算與資料供應之間的落差，稱為 Memory Wall。理解它要分開兩件事。延遲是等第一筆資料需要多久；頻寬是持續傳送時，每秒能搬多少資料。道路加寬能讓更多車通行，單輛車走完路程仍需要時間。這是比喻，真實延遲還包含控制器排隊與記憶體操作。[1]
圖中的 L1D、L2、LLC 與 DRAM 階梯，表示存取成本可能跨越很大的量級。標出的 cycles 是示意範圍，會隨處理器、時脈與負載改變。不能把一次 LLC miss 固定換成「浪費幾條指令」。亂序執行的核心可能先做其他獨立工作；只有相依工作或資源限制使等待無法隱藏時，才會明顯拖長執行時間。[4]
診斷這項工作要看資料怎麼來。若每次都等同一類讀取，把算術單元做得更快，可能只是更快用完已到手的資料。Cache 提供另一種做法：把可能再用到的資料留在核心附近，減少反覆走遠路的次數。
2. Cache：不要每次都跑去大賣場

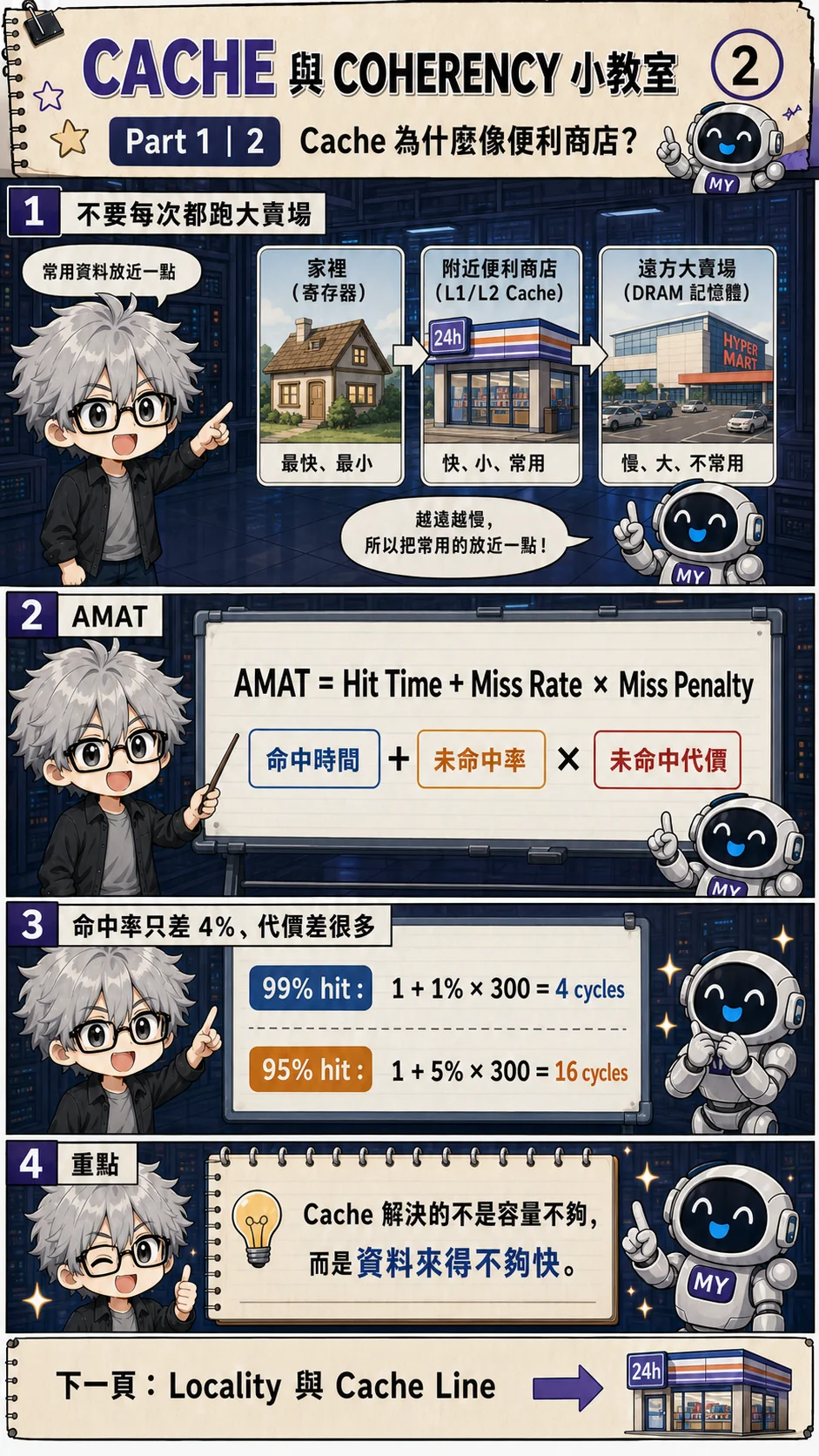

便利商店的比喻解釋了 Cache 的用途。住家附近的店放不下大賣場全部商品，卻能備好常買的東西。核心先找近處的副本。找到了叫命中（hit）；找不到叫未命中（miss），請求才繼續往下一層。Cache 會占用晶片儲存空間，但不會因此增加程式可用的主記憶體容量。
平均記憶體存取時間稱為 AMAT。簡化單層模型寫成 AMAT = Hit Time + Miss Rate × Miss Penalty。Hit Time 是每次查詢付出的時間。Miss Rate 是查詢未命中的比例；Miss Penalty 是未命中後額外付出的時間。三項要使用相容的單位，才能相加。這個模型用來比較平均存取成本，不直接預測整支程式的執行時間。[1]
圖 2 假設命中花 1 cycle，未命中額外花 300 cycles。99% 命中時，平均是 1 + 0.01 × 300 = 4；95% 命中則是 1 + 0.05 × 300 = 16。命中率差四個百分點，這個模型的平均成本差四倍。若把代價改成 100，答案才會變成 2 與 6。兩組都是教學算例，不能當成某顆 CPU 的實測結果。
這也說明為什麼要檢查 miss 的來源。增加容量可能改善一部分未命中，卻可能讓查詢更慢。預取（prefetch）把資料提早搬來，有機會讓需求讀取命中。多筆獨立請求重疊則能隱藏部分等待，稱為 memory-level parallelism。它不表示單筆 DRAM 請求本身變快，也不能直接代入 AMAT 當成所有 miss penalty 都縮短。
3. Locality 與 Cache Line：CPU 為什麼敢一次搬一整批？

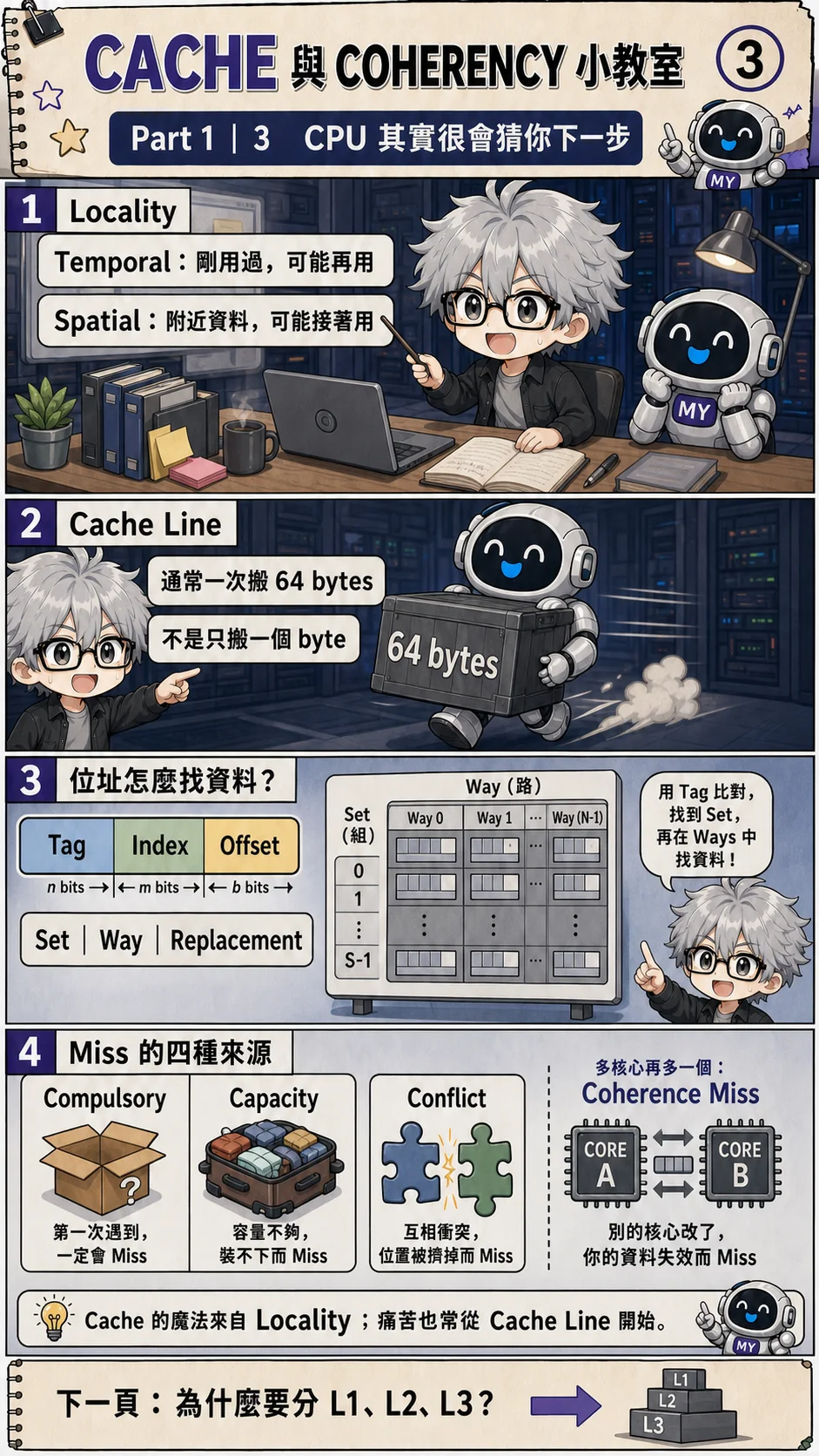

先看同一個工作如何讀資料。程式加總一排數字時，通常讀完這個位置就讀旁邊的位置；迴圈裡反覆使用同一個值，也可能很快再讀到它。前者是空間局部性（spatial locality），後者是時間局部性（temporal locality）。Cache 利用這些存取特性，讓少量近端儲存涵蓋經常使用的資料。[1]
硬體通常一次搬一條 cache line。圖中用常見的 64 bytes 示範，但大小要看實際處理器。讀其中一個數值時，附近資料也跟著進來。若稍後會使用它們，這趟搬運就值得；若每次只讀一小部分便跳到很遠的位置，大部分搬來的資料可能沒有被用到。這時同樣的算術工作，也會付出更多搬運成本。
Cache 還得知道副本放在哪裡。圖中的 Index 選出一個集合（set），Tag 用來辨認它屬於哪一段記憶體，Offset 選出 line 內的位置。同一個 set 可提供多個位置，稱為 ways。增加 ways 能減少某些位址彼此排擠的情況，但也需要更多比對與選取電路。
未命中的原因要分開看。第一次碰到資料是 compulsory miss；反覆需要的資料放不下，是 capacity miss；資料集中到同一個 set，互相排擠，是 conflict miss。多核心還可能因其他核心的寫入，使原本副本失效，產生 coherence miss。這四種情況需要不同改善方法；只加大 Cache，未必能解決共享寫入。
4. L1、L2、L3：為什麼 Cache 還要分層？
近端儲存愈大，就愈難維持極短的查詢時間。核心又希望大部分資料留在晶片內，因此常用多層 Cache。L1 優先服務最急的請求，容量較小；後續層用較大容量接住 L1 放不下的資料。先查近處，必要時再走遠一些，能兼顧常見存取與較大的工作資料量。

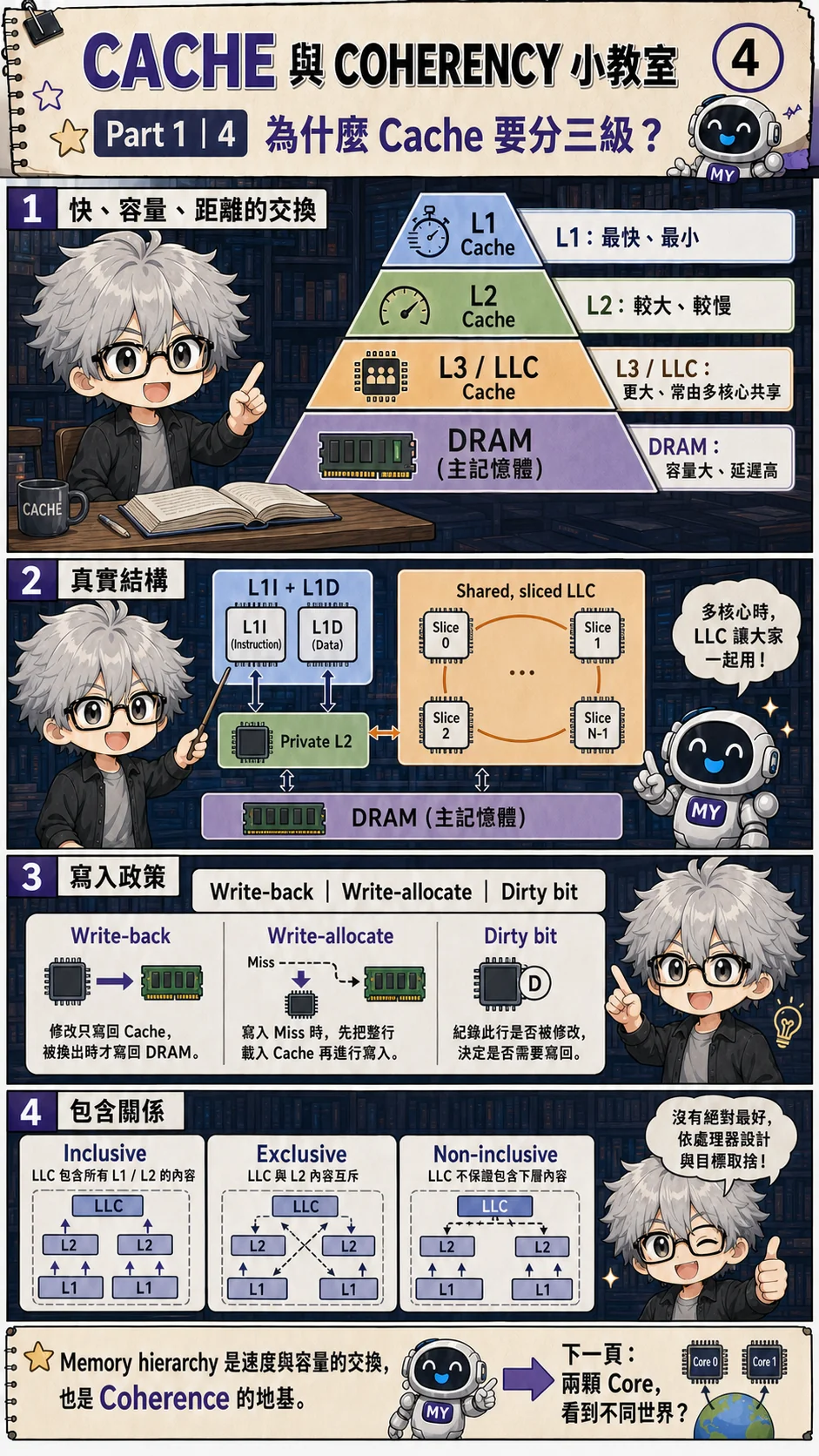

圖 4 示範常見組織。L1 可分為指令快取與資料快取，讓取指令和讀寫資料有各自的路徑。L2 常由單一核心使用，最後一層快取（LLC）則可能由多核心共享。共享 LLC 也可分成多個 slices。這是架構範例，不能據此假設每顆 CPU 都有相同層數或共享方式。[1]
寫入也有選擇。Write-through 會把寫入傳往下一層；write-back 可先更新快取副本，並記錄它已被修改。這個標記稱為 dirty bit，表示下一層可能還沒有最新內容。Write-allocate 則是在寫入未命中時，先取得對應的 line。若資料能留在近處反覆改寫，就可減少往下傳送的次數。
延後寫回帶來一個責任：最新資料可能只在某顆核心旁邊。副本被淘汰或別人要求讀取時，控制器必須依協定交出資料，不能直接丟掉。原本為了縮短等待而建立的層級，於是也成為下一個問題的來源。當不同核心都留有副本，誰負責維持正確內容？
工程師延伸：包含關係與替換策略
Inclusive、exclusive 與 non-inclusive/non-exclusive 描述不同層的資料包含關係。Inclusive LLC 可協助追蹤上層副本，但 LLC 淘汰 line 時，可能必須使上層副本失效。Non-inclusive 設計沒有同樣的包含保證，追蹤副本往往需要另外的 metadata。實際規則依產品設計而定。
Set-associative cache 還要選擇淘汰哪個 way。近似 LRU 嘗試保留最近用過的資料，RRIP 則估計資料多久後才可能再被使用。提高命中率仍要付出狀態、更新邏輯與驗證成本，不能只用容量比較兩個設計。
5. 多核心副本：兩顆 Core 為什麼看到不同世界？

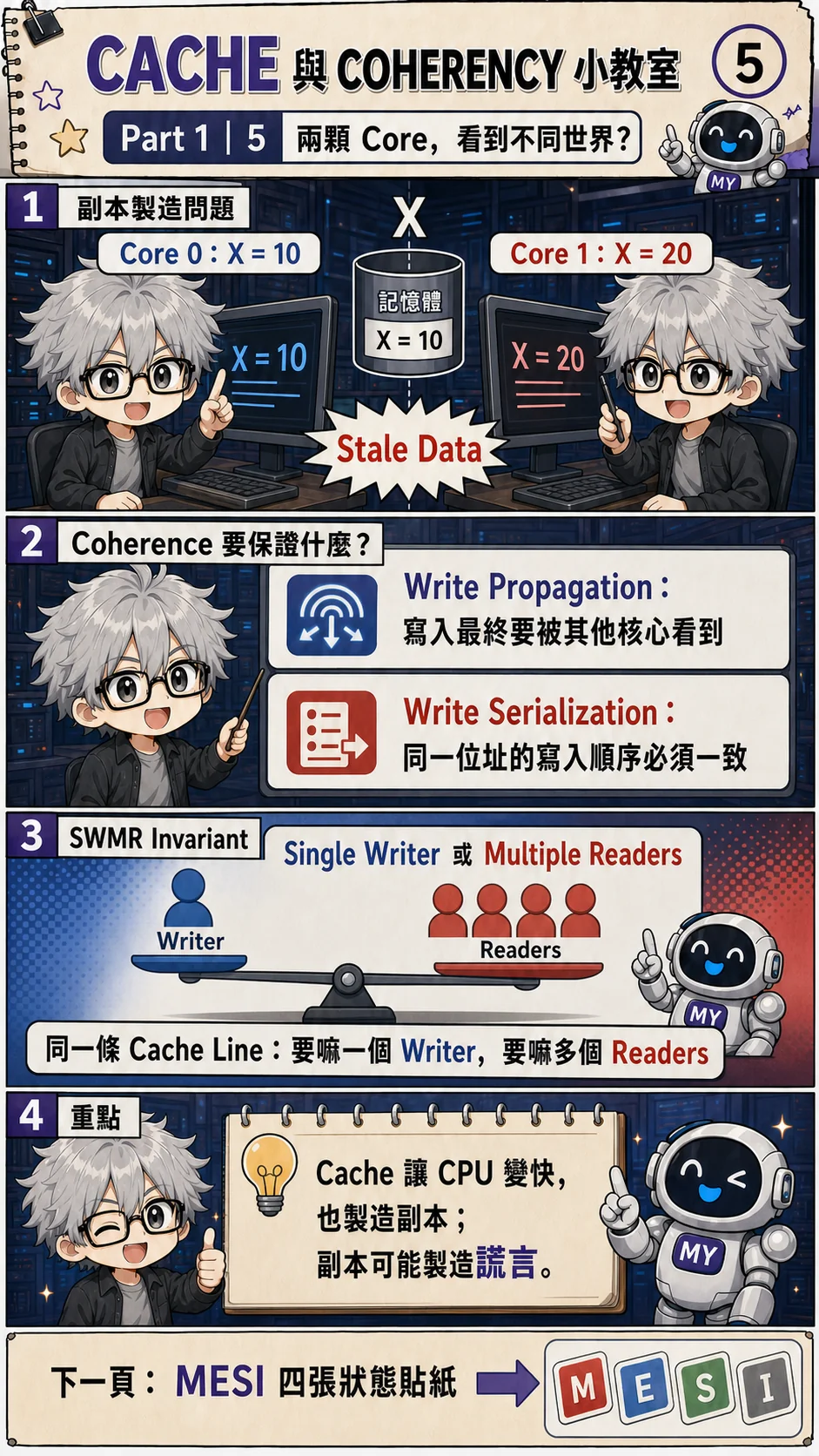

讓兩顆核心共同處理資料。它們先各自讀到 X = 10，並把副本留在 private cache。接著其中一顆要把 X 改成 20。如果沒有管理副本的規則，另一顆仍可能一直拿自己的舊值 10 做後續計算。這是教學情境，用來說明硬體為什麼需要 cache coherence。[2]
Coherence 要讓同一位址的寫入能被其他參與者取得，也要讓它們對該位址的寫入先後保持一致。這不要求所有 Cache 在每一瞬間都裝著同一個值。有些副本可以失效，直到下次使用才重新取得資料；重要的是不能把無效的舊副本當成有效資料繼續使用。
可以先記住一條權限規則。同一條 line 在協定允許的存取階段，要有單一可寫持有者，或有多個唯讀持有者。這稱為 SWMR。可寫持有者也能讀自己的資料；「單一寫入者」不是禁止它讀。其他核心要寫之前，必須取得權限，並處理原有副本。資料交接還要保留前一個寫入階段的內容。[2]
硬體管理的是 line 的權限與資料交接。程式如果要兩個執行緒共同更新計數，仍需要合法的同步或原子操作。Coherence 不會自動把「讀、加一、寫回」三個動作變成不可分割的一次更新。下一步先看硬體如何替每份副本記錄權限。
6. MESI 四種狀態：每份副本都有身分

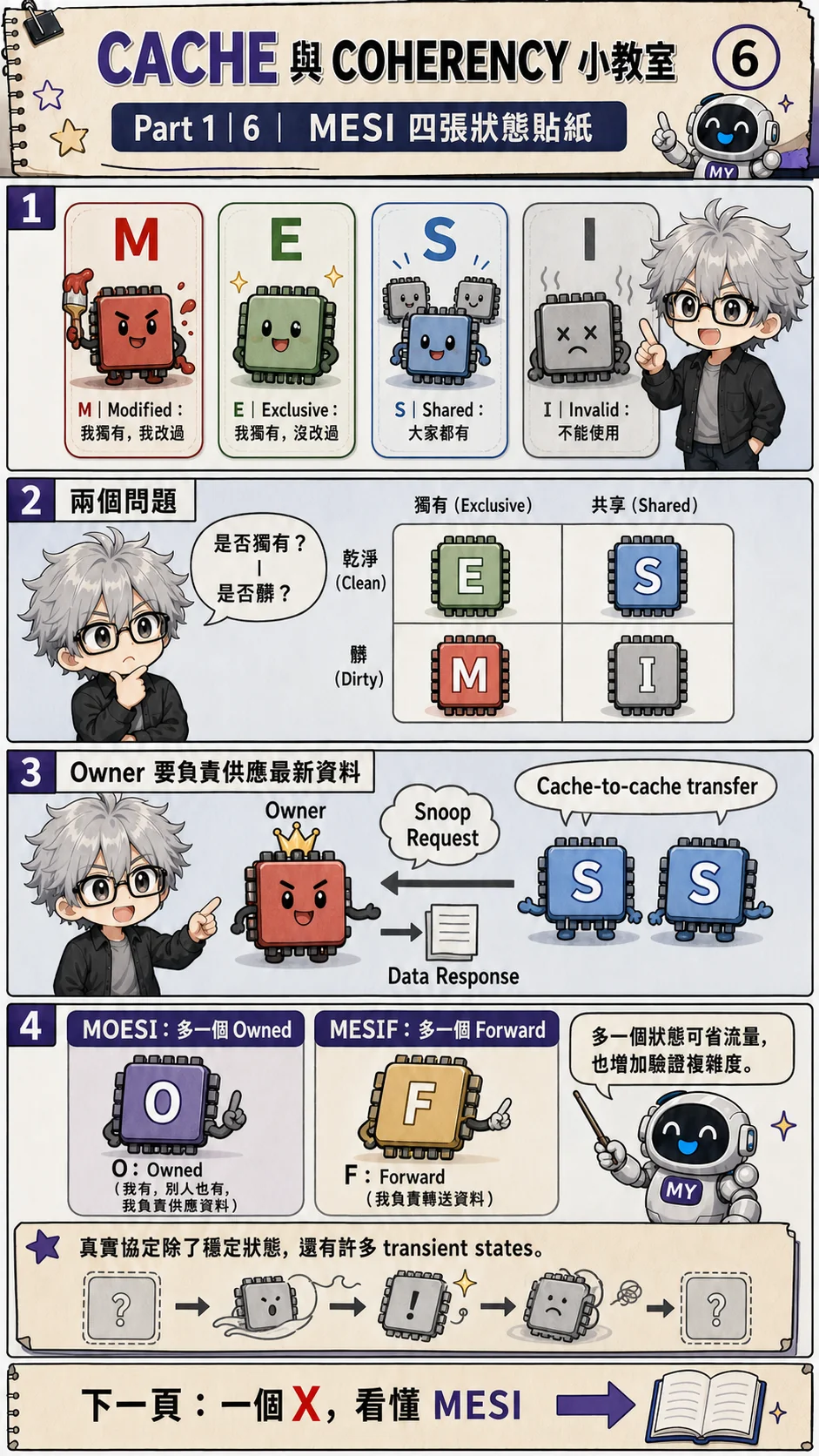

控制器看到一份資料，必須知道它能不能讀、能不能寫，以及下一層是否還有最新值。MESI 用四種狀態回答這些問題。Modified（M）是獨有且已修改；Exclusive（E）是獨有且乾淨；Shared（S）是乾淨、可能與別人共享；Invalid（I）表示這份副本不能使用。[2]
回到 X 的例子。若核心拿到乾淨且獨有的副本，它可以持有 E。它稍後修改 X，就進入 M。另一顆核心想讀這條 line，協定便要重新安排資料與權限。M 的持有者可能負責供應最新值，因為主記憶體仍可能保留較舊內容。Cache-to-cache transfer 描述快取之間直接交付資料的路徑。
S 的意思是「允許共享」，不保證目前一定有第二份副本。I 也不是一種髒資料狀態。即使實體儲存格還殘留舊位元，這份內容已經無效。圖 6 的矩陣適合提醒讀者區分獨有與共享，但不能把 I 解讀成「共享且髒」。判斷能否使用資料，要依它的有效狀態。
四個字母描述穩定結果。真實交易還有等待資料、等待失效確認等中間階段。初學者先追蹤「誰可讀、誰可寫、誰供應最新值」，就能看懂狀態改變的目的；完整控制器還必須處理途中交錯的請求。
工程師延伸：MOESI、MESIF 與暫態
MOESI 增加 Owned，允許資料相對主記憶體仍髒時，由指定 owner 負責供應共享副本。MESIF 的 Forward 則協助指定共享副本中的回應者。這些規則分屬不同協定，不能把基本 MESI 的乾淨 S 直接套到所有延伸協定。[6]
Transient states 記錄尚未完成的交易。驗證必須涵蓋同時到來的讀寫、資料與確認回應的不同順序，以及資源不足時的處理。只畫四個穩定狀態，還沒有描述完整 RTL。
7. MESI 動起來：讀可以共享，寫必須先取得所有權

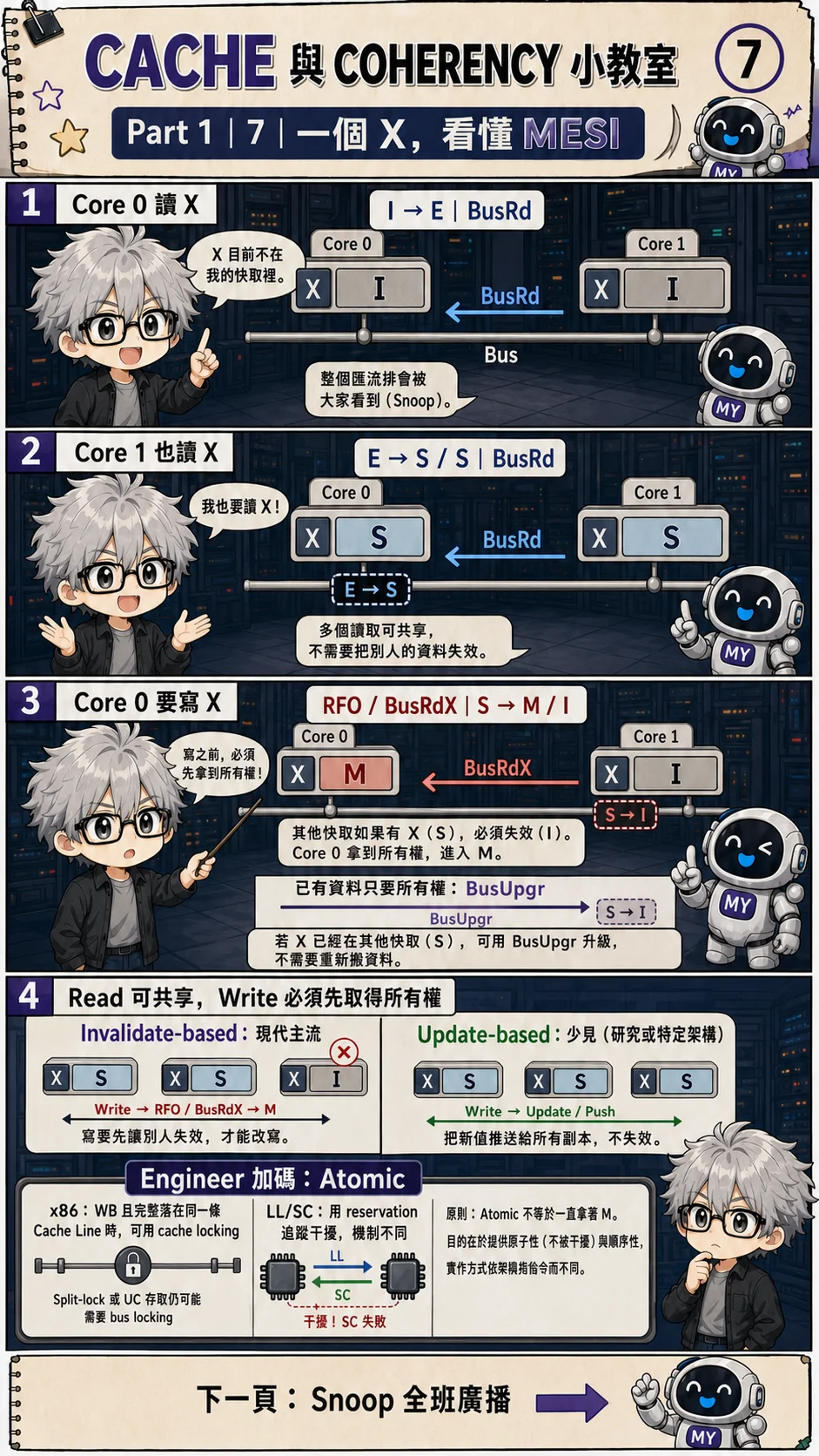

先假設兩顆核心都沒有 X。Core 0 的讀取未命中，發出圖中稱為 BusRd 的讀取請求。若沒有其他核心持有副本，它可以取得 E。Core 1 隨後也讀 X，協定允許兩邊保留 S。兩個讀者可在近處使用乾淨副本，無須輪流取得寫入權。[2]
現在 Core 0 要修改 X。它已有 S 資料，但還沒有獨佔寫入權。控制器要求其他 sharers 使副本失效，並等待協定要求的確認，才能完成權限交接。圖中的 BusUpgr 示範這種升級：資料已在發起者手上，只需要改變權限。它適用於發起者本身持有有效 S 副本的情況。
若發起者連資料也沒有，就要同時取得資料與寫入權，常用 RFO（Read For Ownership）或圖中的 BusRdX 表示。RFO 與 BusUpgr 因此不能隨意互換。BusRd 等名稱是教學用 bus 協定的交易名稱，現代互連可能使用不同封包與命名，目的仍是交付資料和管理權限。
採 invalidation 的協定先讓舊副本失效，後續讀者再需要時才取回最新內容。另一類 update-based 協定會傳送新值給其他副本。兩者的流量與等待方式不同。當程式頻繁輪流修改同一條 line，就算每次只改幾個 bytes，也可能反覆付出所有權交接成本。
工程師延伸：Atomic、LOCK 與 LL/SC
原子 read-modify-write 需要保證整個更新不可被另一個相衝突操作插入。Coherence ownership 提供基礎，但原子性仍由核心、快取控制器與架構規則共同保證，單看 M 狀態不足以判斷。[5]
x86 對可快取、未跨 line 的 write-back 記憶體鎖定操作，通常可使用 cache locking；split lock 或不可快取存取可能需要 bus locking。LL/SC 則使用 reservation，store-conditional 可能因干擾或其他允許的原因失敗，程式必須依架構規則處理重試。
8. Snoop：全班廣播很簡單，人多就很吵

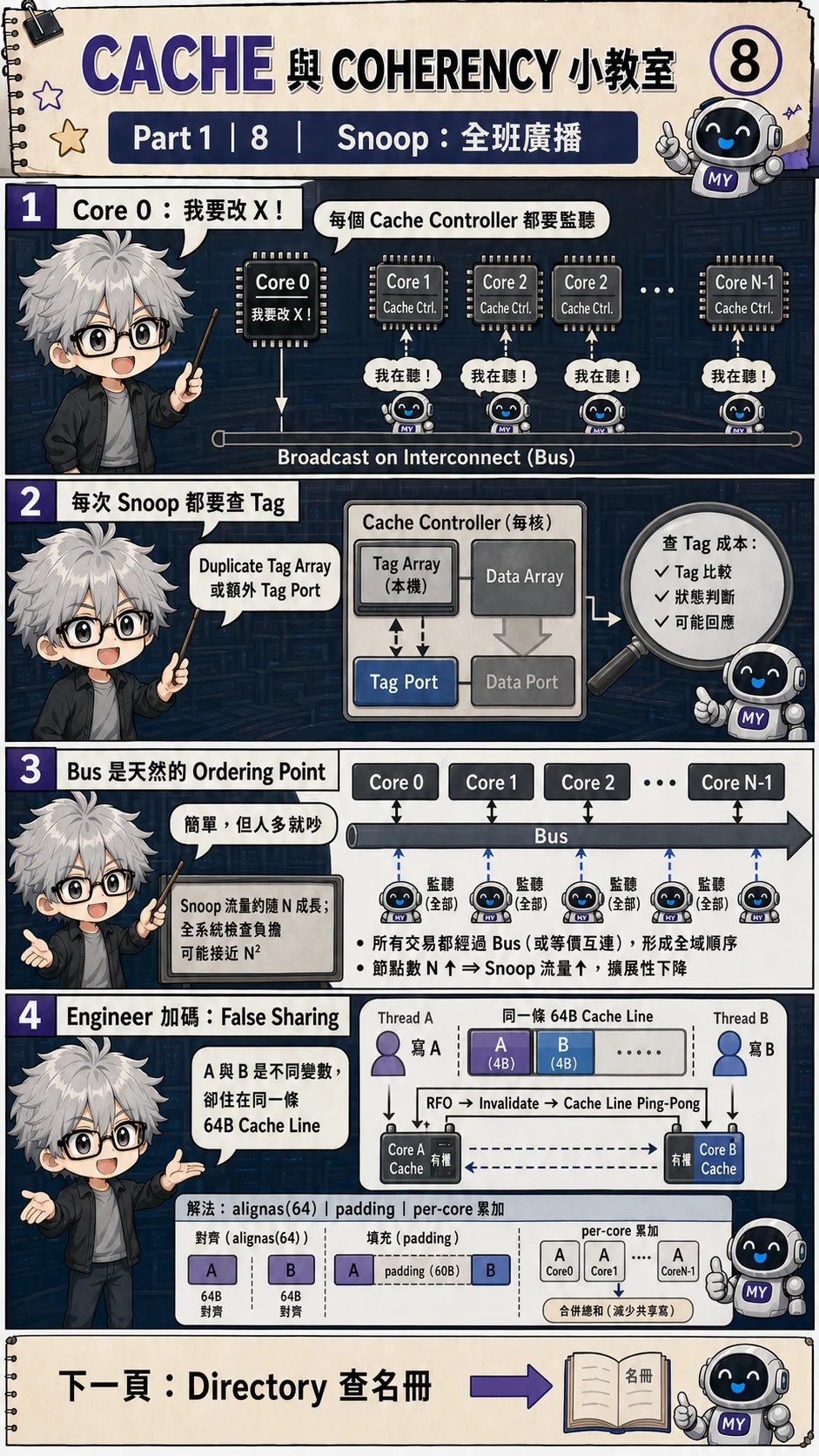

取得寫入權之前，控制器得找出誰還留著副本。Snooping 像全班廣播。Core 0 發出交易，其他快取控制器監聽互連，檢查自己的 Tag。持有相關 line 的控制器，再依狀態決定供應資料、降級或使副本失效。核心的軟體不需要逐一呼叫其他核心來清副本。[2]
這種做法的方便之處，是請求會送到可能的持有者。代價是許多接收者根本沒有這份資料，仍要參與檢查。控制器自己的 Tag 查詢也有成本。核心要讀資料時，若 snoop 同時需要查同一組資源，就可能產生競爭；增加查詢埠或複製 Tag 資料能改善競爭，但要增加電路。
傳統共享 bus 還提供共同的交易排序點。小系統容易利用這個順序管理權限；參與者增加後，共享通道與廣播檢查卻可能變成瓶頸。圖中的流量成長只表達擴充壓力，具體成長率仍取決於各節點產生多少請求、互連是否複製訊息，以及 filter 的作用。
程式也可能放大這項成本。兩個執行緒各寫自己的計數器，看似沒有共用變數；若兩個計數器落在同一條 64-byte line，寫入權仍要來回交接。這稱為 false sharing。共享的是硬體搬運與管理的單位。讀同一份唯讀資料，則不會因為這件事產生相同的寫入權爭用。[3]
工程師延伸：怎麼避開 False Sharing？
先以 profiler 或適當硬體事件確認 line bouncing，再檢查欄位位址與實際 cache-line 大小。可考慮分離常被不同執行緒改寫的欄位、padding，或各執行緒累加後再合併。圖中的 alignas(64) 要搭配物件大小與排列方式檢查；起始位址對齊不保證內部所有欄位都分開。
Padding 會增加資料占用空間，可能反過來增加 capacity miss。若程式真的共同修改同一個值，則是 true sharing，不能只靠移動欄位解決。比較改動前後的相同工作量，才能知道成本是否真的減少。
9. Directory：不問全班，改查名冊

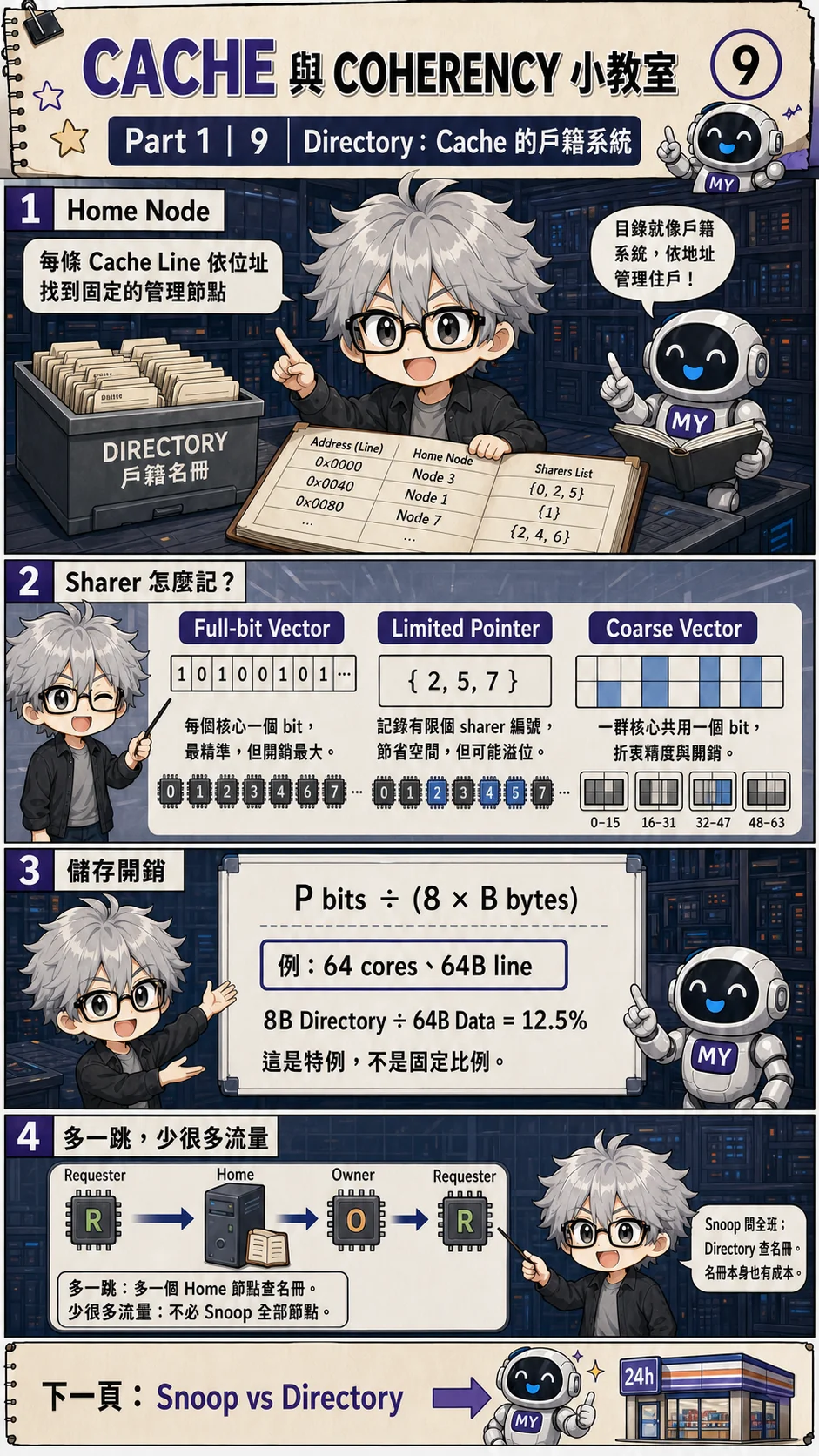

如果只有兩顆核心持有 X，為什麼每次都要問整台系統？Directory 用一份記錄，追蹤可能持有副本的節點。每條 line 的位址對應一個 home node。請求者先找 home；home 再通知相關 sharers，或尋找負責最新資料的 owner。這讓沒有參與的節點免於接收許多不必要的詢問。
名冊也得占空間。Full-bit vector 為每個可追蹤節點保留一個 bit。Limited pointer 只記少數節點，超出容量後要用其他處理方式；coarse vector 則以一個 bit 代表一群節點，節省記錄空間但可能多問幾個沒有副本的節點。選擇哪一種，會影響記錄精度與流量。[2]
圖 9 的算例假設 64 個可追蹤節點與 64-byte line。一條完整 bit vector 需要 64 bits，也就是 8 bytes；相對該 line 的 64 bytes，比例為 12.5%。公式是 P ÷ (8 × B)，P 是 bit 數，B 是資料 bytes。這只算 sharer vector，未計 Tag、狀態與 ECC，也未描述目錄到底涵蓋多少條 line。
少廣播可能換來額外路程。資料若在另一個 owner 手上，請求可能沿 requester → home → owner → requester 前進。總成本要看路由、擁塞與回應，不保證 directory 每次都更快。當參與者很多時，它的優勢是比較能控制誰需要被通知。
10. Snoop 與 Directory：真實系統往往兩者混用

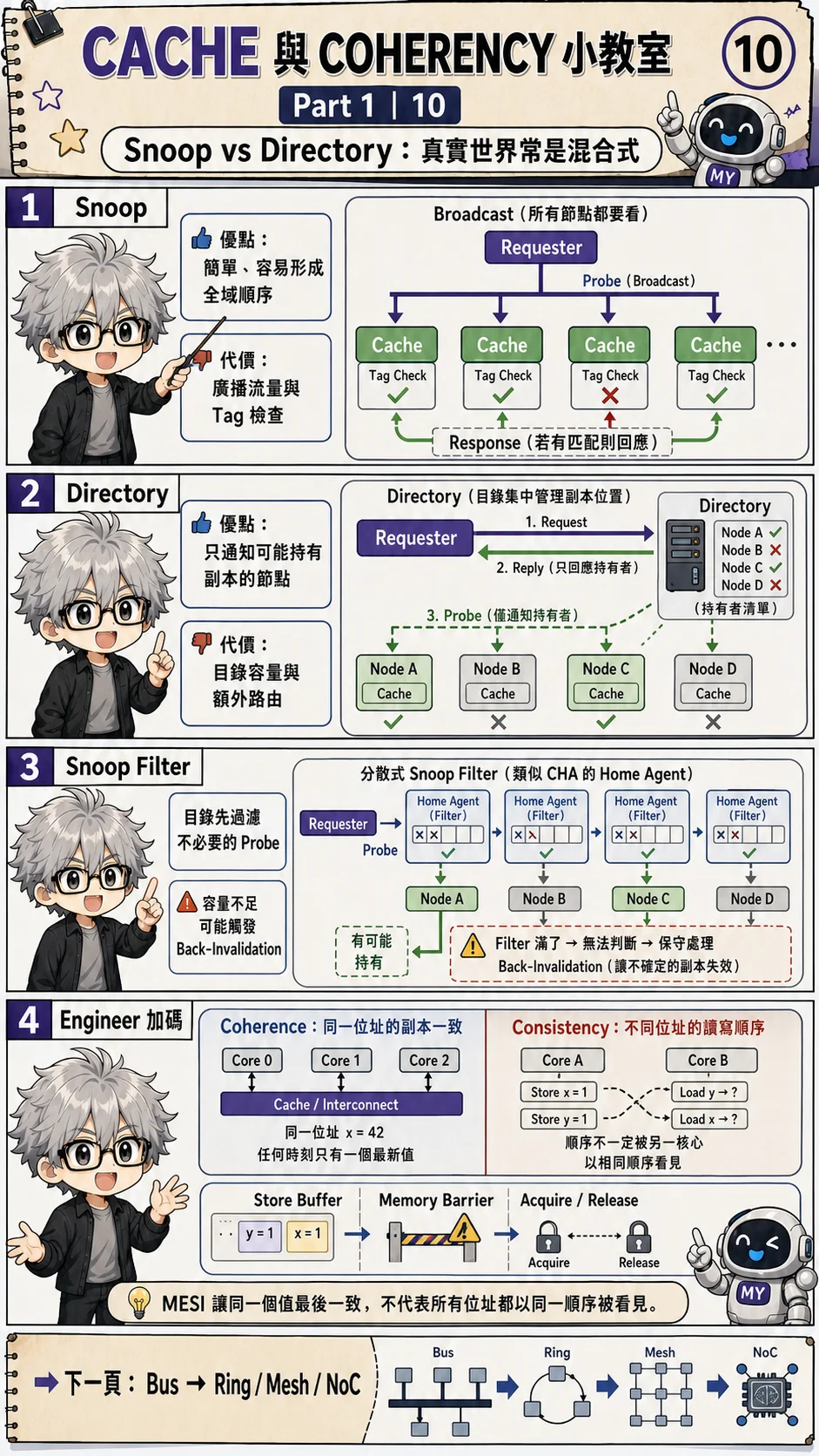

讀到這裡，可以把兩種方式放回同一個系統。小規模共享 bus 可直接 snoop；較大的互連可用 directory 記錄，再向選出的節點發 probe。實際處理器也可能採分散式 home agent 與 snoop filter。它們把追蹤副本和傳送訊息分工，減少不必要的廣播。
Filter 的首要責任是不能漏掉可能持有有效副本的節點。多問一個節點通常只是增加流量；漏問持有者卻可能破壞資料正確性。有些設計在 metadata 容量不足或淘汰時，先讓對應私有副本失效，稱為 back-invalidation。因此，資料還放得下，也可能因追蹤記錄不足而失去快取命中。[2]
還有一個程式層的問題。某個執行緒寫好結果，再發出「完成」旗標；另一個執行緒看到旗標後，希望讀到結果。結果與旗標是兩個位址。Coherence 處理每個位址的副本，兩個位址之間的可見順序則由 memory consistency model 與程式同步共同約束。只知道硬體有 MESI，還不能證明這段交接正確。[10]
安全的做法是使用語言與平台提供的同步機制，例如鎖，或正確配對的原子 release/acquire。這些機制同時要約束編譯器與處理器允許的行為。圖上的讀寫順序是在說明這個差別，不能直接翻成沒有同步的 C/C++ 普通共享變數，當作可用程式。
工程師延伸：Coherence 與 Memory Consistency
x86 TSO、Arm 的記憶體模型與 RISC-V RVWMO 各有具體規則；「較弱排序」也不表示彼此完全相同。Store buffer、write combining 與亂序執行會影響可觀察順序，軟體必須依語言與 ISA 規則選擇原子操作或 fence。
在 C/C++ 的合法訊息發布範例中，producer 先寫資料，再以 release 更新原子旗標。Consumer 用 acquire 讀到對應發布值，才依此建立需要的同步關係。Acquire 隨便讀到一個值，或只插入沒有配對關係的 barrier，都不足以保證這項交接。[10]
11. Bus、Ring、Mesh、NoC：Coherence 變成網路問題

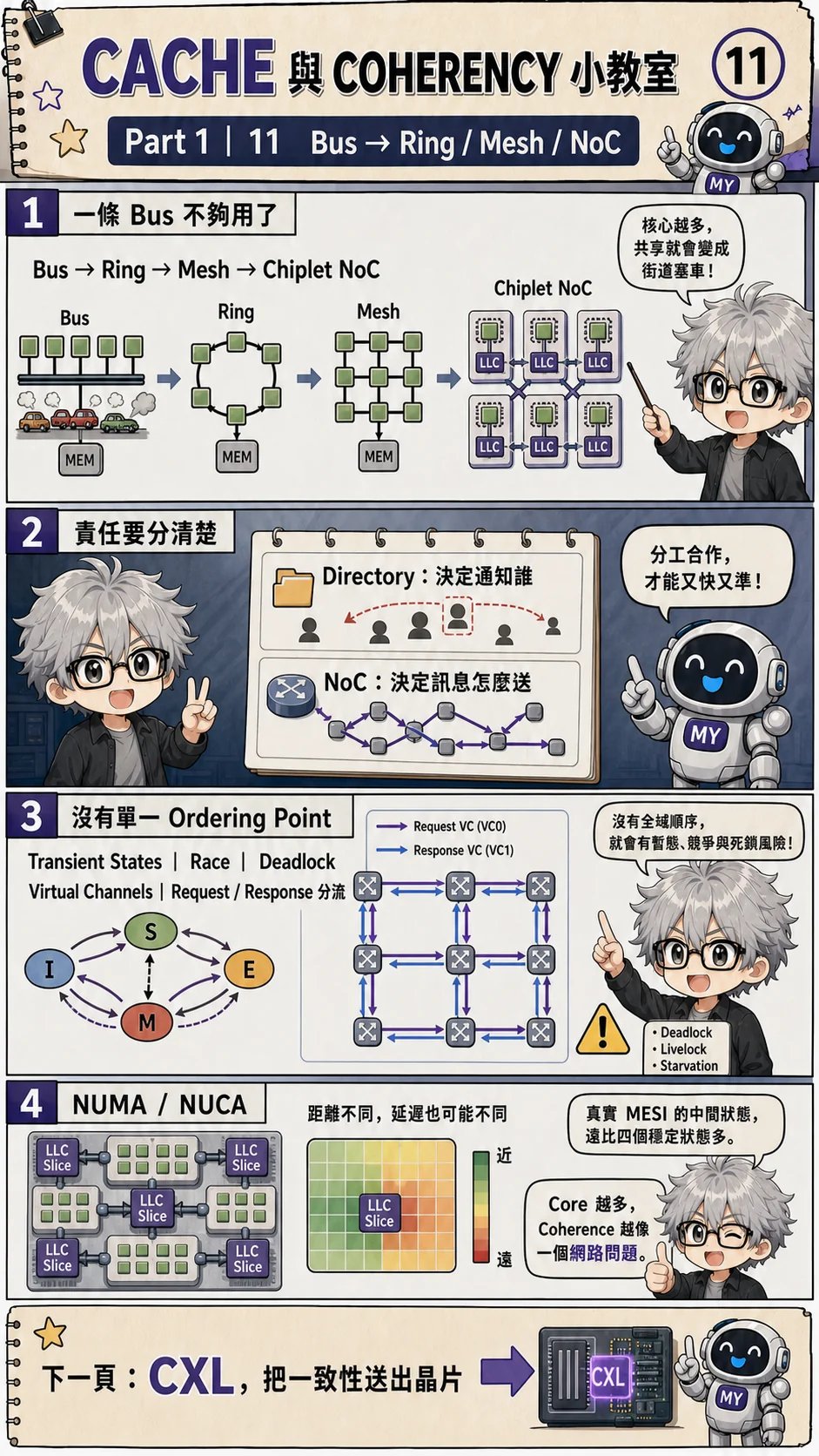

名冊告訴我們要找誰，訊息仍得送到對方。共享 bus 讓大家使用一條通道；ring 把節點串成環；mesh 則提供多條路徑。Network-on-Chip（NoC）是晶片內承載這些訊息的網路。拓樸改變訊息走法，也改變不同位置之間的距離與共享頻寬。
回到 Core 0 要寫 X。Directory 選出需要交接的持有者，NoC 傳送請求、資料與確認。控制器不能因為封包已送出，就假設所有其他副本已失效。訊息會在途中等待，也可能與其他交易交錯。權限交接何時算完成，必須由協定判斷。[7][9]
距離也會反映在效能。同一顆晶片上，不同 LLC slice 的存取可能有不同成本，稱為 NUCA。跨 socket 的主記憶體存取則常有 NUMA 差別。把執行緒與它常用的資料放在合適節點，可能比只增加核心更有幫助；具體改善仍需要量測。
多核心於是同時面對快取權限與網路資源問題。一個請求要走幾跳、通道是否擁塞、回應是否能前進，都可能影響開場的工作。核心旁邊的快取很快，也不能免除所有跨核心等待。
工程師延伸：訊息前進與死結
不同封包可能占住 buffer 或等待 credit。如果它們彼此等待對方釋放資源，就可能形成 deadlock。Virtual channels、分離 request/response 的網路，以及避免循環依賴的規則，都是常見設計工具；單純多加一條通道，並不自動構成無死結證明。
Retry、暫態與回應重排還要和 coherence 狀態機一起驗證。Arm CHI 描述可擴充一致性互連的交易規則；gem5 Ruby 可用於研究相關控制器與網路模型。模擬通過幾個範例，仍不能代替完整硬體驗證。
12. CXL：同一個副本問題，走出晶片
把處理資料的參與者放到晶片外，問題仍然存在。CPU 與加速器可能需要讀寫相同資料；系統也可能想連接額外記憶體。CXL 提供不同的協定角色，讓這些存取能透過對應機制進行。它不表示每個裝置都有同一種快取，或所有裝置都共享完全相同的記憶體語意。

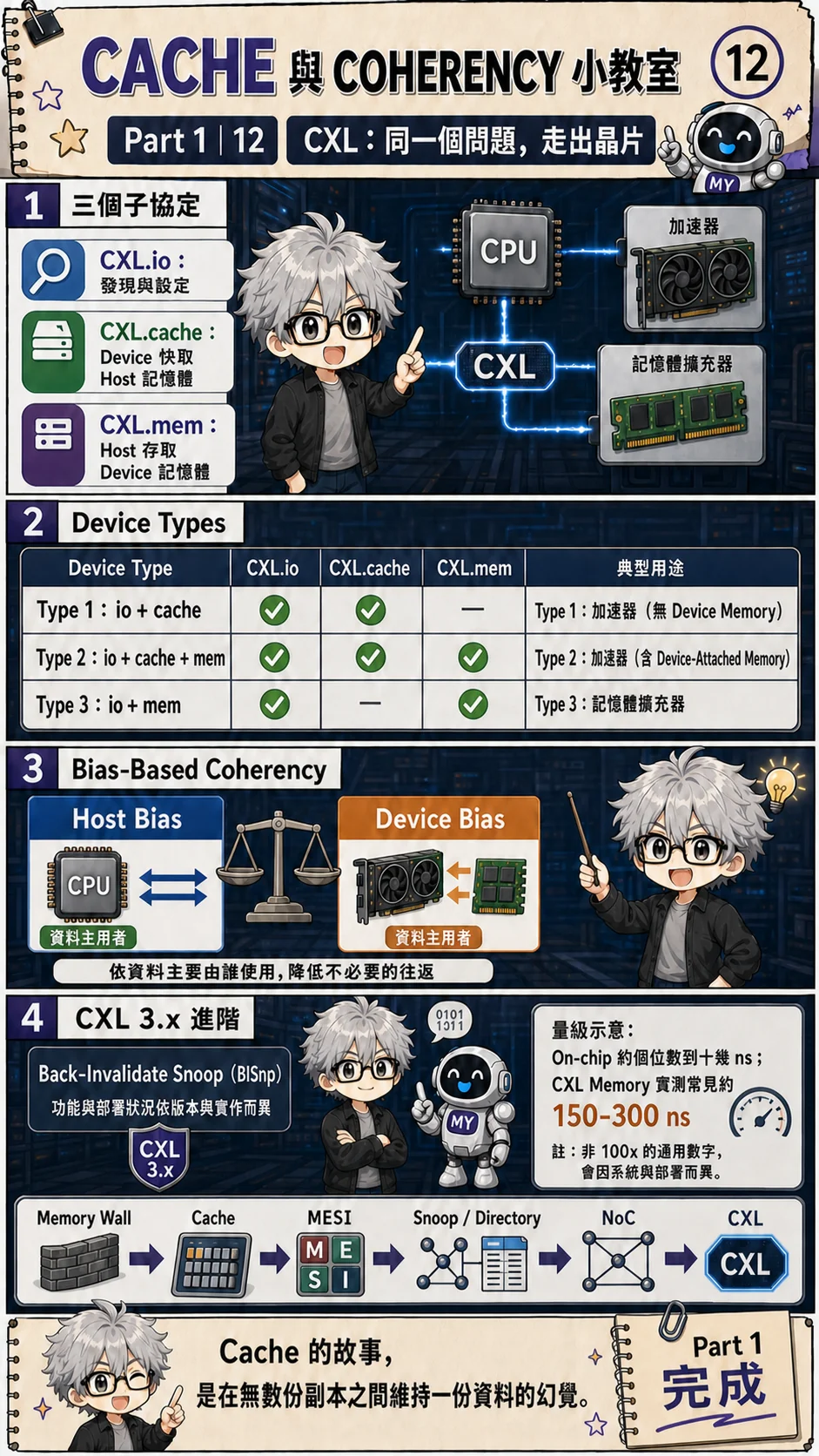

CXL.io 處理發現、設定與一般 I/O。CXL.cache 讓裝置快取 host memory；CXL.mem 讓 host 存取 device-attached memory。圖中的 Type 1 使用 io＋cache，Type 2 使用 io＋cache＋mem，Type 3 使用 io＋mem。這個入門分類幫助我們先判斷「誰在存取誰的記憶體」，實際能力還要核對規格與產品。[8]
例如，讀取同一批資料的加速器，需要考慮裝置副本如何參與一致性；記憶體擴充器則先帶來容量與存取路徑的問題。增加可定址容量不代表每次存取更快。舊圖的 150–300 ns 沒有附測試條件，不能當成 CXL 的規格保證或通用實測範圍。實測研究顯示，延遲會隨裝置與量測方法改變；核對數字時，也要看主機與拓樸。[11]
CXL 3.x 的 fabric 與 back-invalidate 等能力，也必須依版本與實作判斷。圖中把它們放在同一頁，是整理可研究的機制，不能假設每台 Type 3 裝置都有全部功能。到了晶片外，設計者仍要追蹤副本、存取權限與資料路徑，只是距離和參與者又增加了。
工程師延伸：Bias 是有版本邊界的機制
圖中的 Host Bias／Device Bias 是特定 CXL Type 2 協定情境的簡化，涉及 device-attached memory 的主機與裝置存取管理。它不是所有 CXL 裝置通用的「資料主人」開關，也不能任意套到 CXL.cache 的所有存取。研究新版本時，應核對該版本對 bias、coherence 與 back-invalidate 的具體規定。[8]
回到開場：該改資料，還是改硬體？
開場的工作沒有因增加核心而等比例加速，現在可以分幾種原因檢查。反覆從遠處拿相同資料，先看重用與命中；不同核心輪流寫同一條 line，先看所有權交接。若只改各自的變數，仍發生 line bouncing，便要檢查資料排列是否造成 false sharing。這些假說要用相同輸入與量測範圍驗證，不能只憑核心數下判斷。
再改一個條件。若所有核心只讀同一份不變資料，它們可以保留共享副本，無須為每次讀取輪流取得寫入權。這會減少一類交接，卻不保證沒有容量未命中、頻寬競爭或遠端存取。Coherence 維持副本使用的正確性；工作能否加速，仍要看資料路徑與程式的同步方式。
本課尚未推導完整記憶體模型、逐一列出暫態，也沒有建立可交付的控制器 RTL。可以接著從課程地圖的「記憶體順序與同步」或「NUMA 與互連」繼續，兩課目前仍在規劃中。想先看已發布的應用，則可閱讀 AI 推論架構小教室，觀察同樣的資料供應問題如何影響加速器。
References
-
John L. Hennessy and David A. Patterson, Computer Architecture: A Quantitative Approach, Morgan Kaufmann.
-
Vijay Nagarajan, Daniel J. Sorin, Mark D. Hill, and David A. Wood, A Primer on Memory Consistency and Cache Coherence, Second Edition (2020).
-
Ulrich Drepper, What Every Programmer Should Know About Memory.
-
Agner Fog, The microarchitecture of Intel, AMD, and VIA CPUs.
-
Intel, Intel 64 and IA-32 Architectures Software Developer’s Manuals.
-
Compute Express Link Consortium, CXL 3.1 Specification.
-
gem5, Ruby Cache Coherence Models.
-
Linux Kernel Documentation, Memory Barriers.
-
Yan Sun et al., Demystifying CXL Memory with Genuine CXL-Ready Systems and Devices, MICRO 2023. 實測條件與裝置差異；不是通用延遲保證。
Hashtags
#Cache #CacheCoherence #MESI #MOESI #MemoryWall #AMAT #CacheLine #Locality #RFO #Snooping #SnoopFilter #DirectoryProtocol #FalseSharing #MemoryConsistency #NoC #NUMA #CXL #CPUArchitecture #漫畫小教室
學習指南
CPU 與記憶體系統
先備知識
- 基本 CPU、Load/Store 與記憶體階層概念
我學會了什麼
- 說明 Memory Wall 如何催生 Cache 階層
- 用 SWMR 不變量解釋 MESI
- 比較 Snooping、Directory 與混合式 Filter
- 區分 Coherence 與 Memory Consistency
- 辨識 False Sharing 與 CXL 裝置角色
