先看懂這不是一顆小晶片的小事
碳粉匣看起來只是耗材，但背後其實牽涉到營收、仿冒、保固、企業資安與供應鏈信任。那顆小小的 authentication chip，負責向印表機證明：我是真正被授權的碳粉匣。
這篇會先看攻擊者怎麼賺錢，再看 PKI 認證怎麼擋重放與偽造，最後回到最核心的問題：私鑰如果被讀出或複製，整套認證就會垮。
PUF 與 Secure Storage 的價值就在這裡：前者讓晶片身分難以複製，後者保護計數器、憑證與狀態資料不被竄改。兩者合起來，才比較像完整的硬體信任根。
碳粉匣看似只是耗材，其實是一個高毛利、可重複購買、又容易被仿冒的安全戰場。 如果認證晶片的私鑰被讀出，攻擊者就能複製、重灌、偽裝原廠碳粉匣；如果頁數計數器與狀態資料可被竄改，回收空匣也能被「重生」再賣。
所以碳粉匣安全需要兩件事：PUF 讓每顆晶片有不可複製的指紋，金鑰不用靜態儲存；Secure Storage 保護憑證、計數器、狀態旗標與敏感資料，防止竄改與搬移。
1. 碳粉匣生意，為什麼需要 PUF & Secure Storage？
印表機常見商業模式是主機低價、耗材帶來長期收益。這讓碳粉匣變成有經濟誘因的攻擊目標。 每顆碳粉匣內的 authentication chip 負責向 MFP 證明「我是原廠貨」，也因此成為仿冒者最想突破的防線。

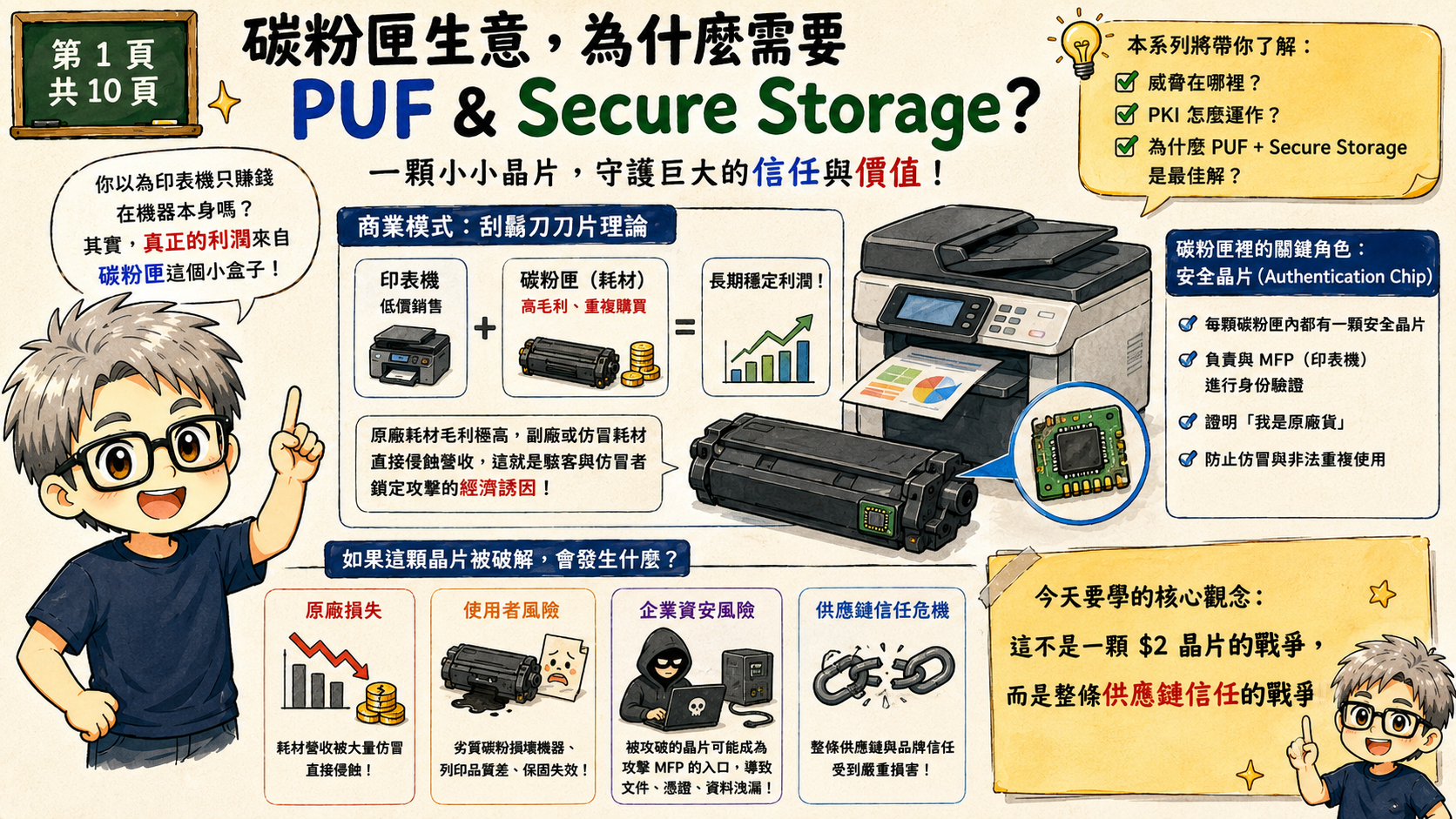

這張圖的教學重點，是先把「碳粉匣安全」從單純零件問題拉到商業模式問題。印表機主機、碳粉匣、安全晶片三者不是分開看的：主機負責建立裝機量，碳粉匣負責持續收益，安全晶片則負責守住這個收益模型的邊界。攻擊者會動手，不是因為晶片本身昂貴，而是因為破解這顆晶片後，可以繞過原廠供應鏈，把大量仿冒或重灌耗材帶進市場。
右側的 MFP 與碳粉匣圖示，代表一個很重要的工程事實：MFP 不可能用肉眼判斷碳粉品質，也不可能信任外殼標籤。它只能透過晶片裡的憑證、金鑰與狀態資料判斷「這顆匣是否可信」。所以真正要保護的不是塑膠外殼，而是晶片內的身分、金鑰與不可竄改紀錄。
如果這一層保護做得不好，後續所有高階機制都會失效。PKI 再完整，私鑰被偷就能被冒用；計數器再精準，資料可改就能被歸零；憑證再漂亮，搬到 clone 晶片上仍可能被拿來混淆系統。因此本系列從第一頁就先定義問題：碳粉匣安全的核心不是「擋副廠」，而是建立一個可驗證、不可複製、不可回滾的信任根基。
2. 誰在攻擊碳粉匣？又怎麼攻擊？
常見威脅包含 Clone 晶片、晶片重生或重灌、中間人與重放攻擊、MFP 端韌體攻擊。 攻擊手段可能是開蓋探針、去層與 FIB、雷射或電壓故障注入、SPA/DPA 側通道分析，也可能是韌體漏洞與通訊協定弱點。

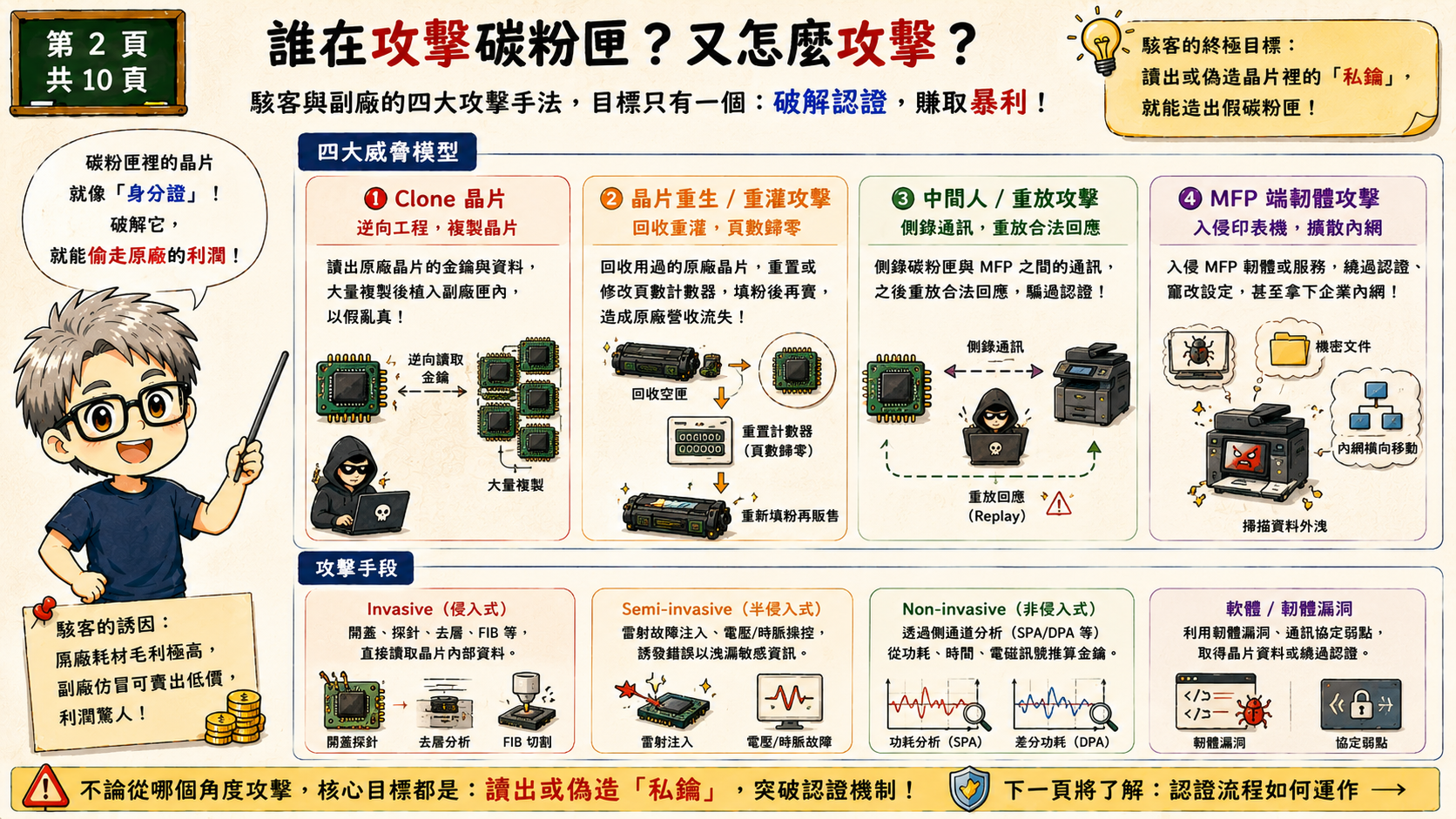

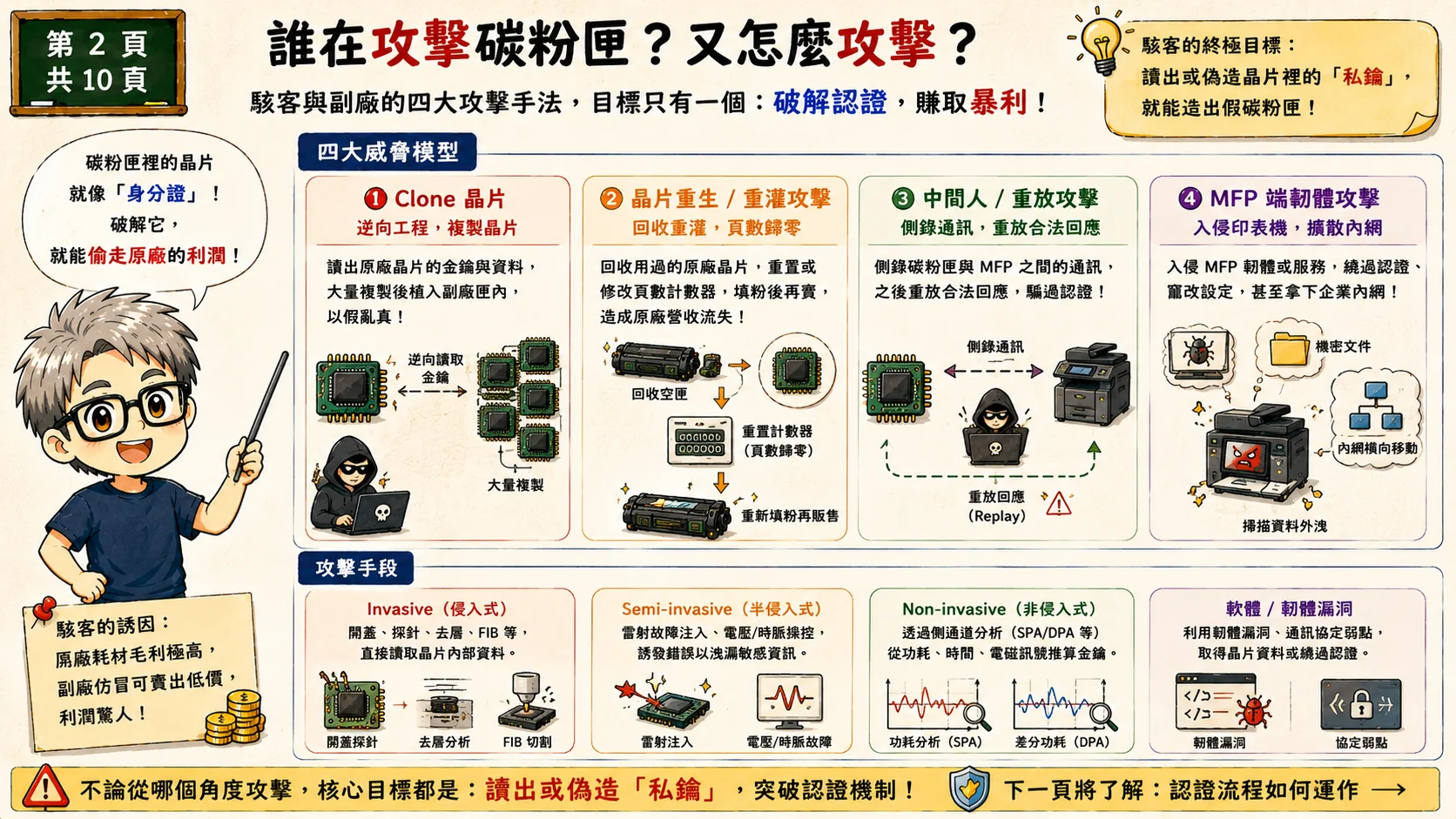

這張圖把威脅分成兩層：上排是「攻擊目的」，下排是「攻擊手段」。Clone 晶片的目的，是把原廠晶片裡的金鑰、憑證或可用狀態複製到大量仿冒品；重灌攻擊的目的，是把已用過的原廠晶片重新包裝成看似全新的耗材；重放攻擊則不一定要懂私鑰，而是嘗試把曾經合法的通訊內容拿來再次使用。
下排的 invasive、semi-invasive、non-invasive 是硬體安全常見分類。Invasive 攻擊會破壞封裝、探針接觸內部節點，甚至用 FIB 修改線路；semi-invasive 攻擊不一定直接接觸金屬線，但可能用雷射、電磁或電壓故障讓晶片進入錯誤狀態；non-invasive 攻擊則從外部觀察功耗、時間、電磁訊號或通訊行為，推測內部秘密。
這裡最重要的設計啟示是：防線不能只放在協定層。即使 challenge-response 設計正確，如果私鑰存在可讀 NVM，攻擊者仍可能用物理手段讀出；即使私鑰保護良好，如果計數器沒有防回滾，重灌攻擊仍可能成立。因此碳粉匣安全需要「認證機制」加上「金鑰保護」加上「資料完整性保護」。
3. 仿冒碳粉匣的代價
仿冒耗材會侵蝕原廠營收與品牌價值，也會讓使用者面對列印品質差、漏粉、卡紙、機器受損與保固失效。 在企業環境中，被植入或破解的晶片也可能成為 MFP 攻擊面的一部分，進一步威脅文件、憑證與內網安全。

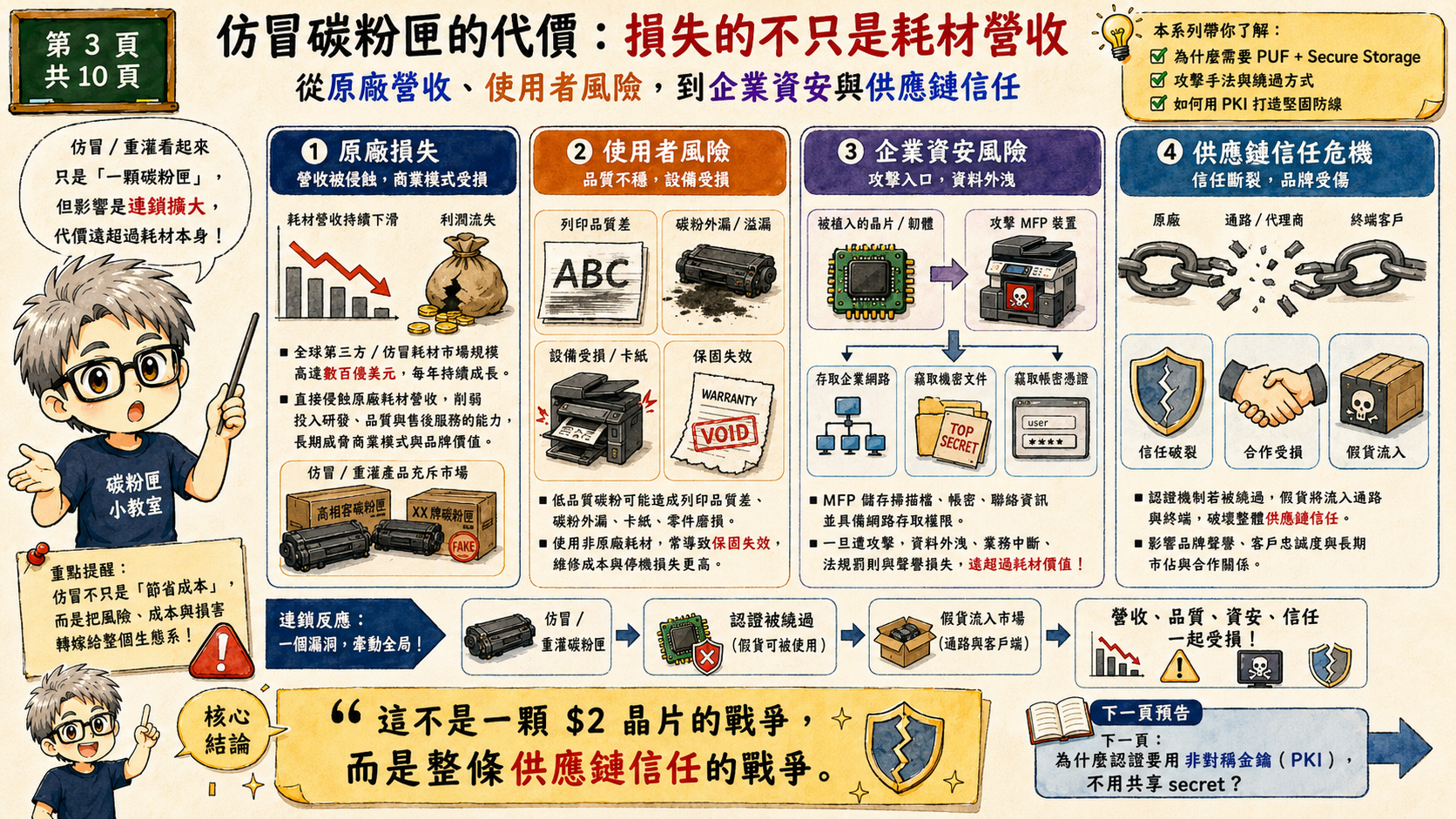

這張圖的四個風險框，代表仿冒耗材的損失會沿著供應鏈擴散。第一層是原廠營收：耗材毛利被仿冒品吸走，原廠投入研發、品質、售後服務的能力也被削弱。第二層是使用者風險：劣質粉體、錯誤容量、漏粉或不穩定晶片可能造成列印品質與機器可靠度問題。
第三層是企業資安風險。MFP 往往連接內網、掃描文件、儲存通訊錄、存取郵件或檔案服務。如果碳粉匣介面被當成攻擊入口，影響就不再只是耗材，而可能是文件外洩、帳密外洩或內網橫向移動。第四層是信任危機：通路、代理商、維修服務與終端客戶都需要相信耗材來源，否則整個生態系會失去可驗證性。
因此圖中的金句「這不是一顆 $2 晶片的戰爭」非常關鍵。安全晶片的 BOM 成本可能很低，但它保護的是耗材收入、保固成本、使用者體驗、企業資安與品牌信任。從 RD Director 的角度看，這是一個典型的高槓桿安全投資：用很小的晶片面積與設計成本，保護非常大的商業與信任價值。
4. 為什麼要用非對稱金鑰 PKI？
如果 MFP 與所有碳粉匣共享同一把秘密金鑰，任何一端被拆解都可能導致整個系統淪陷。 PKI 的優勢是每顆碳粉匣有自己的私鑰，MFP 只需要信任原廠 CA 公鑰，就能驗證各顆碳粉匣的憑證與簽章。

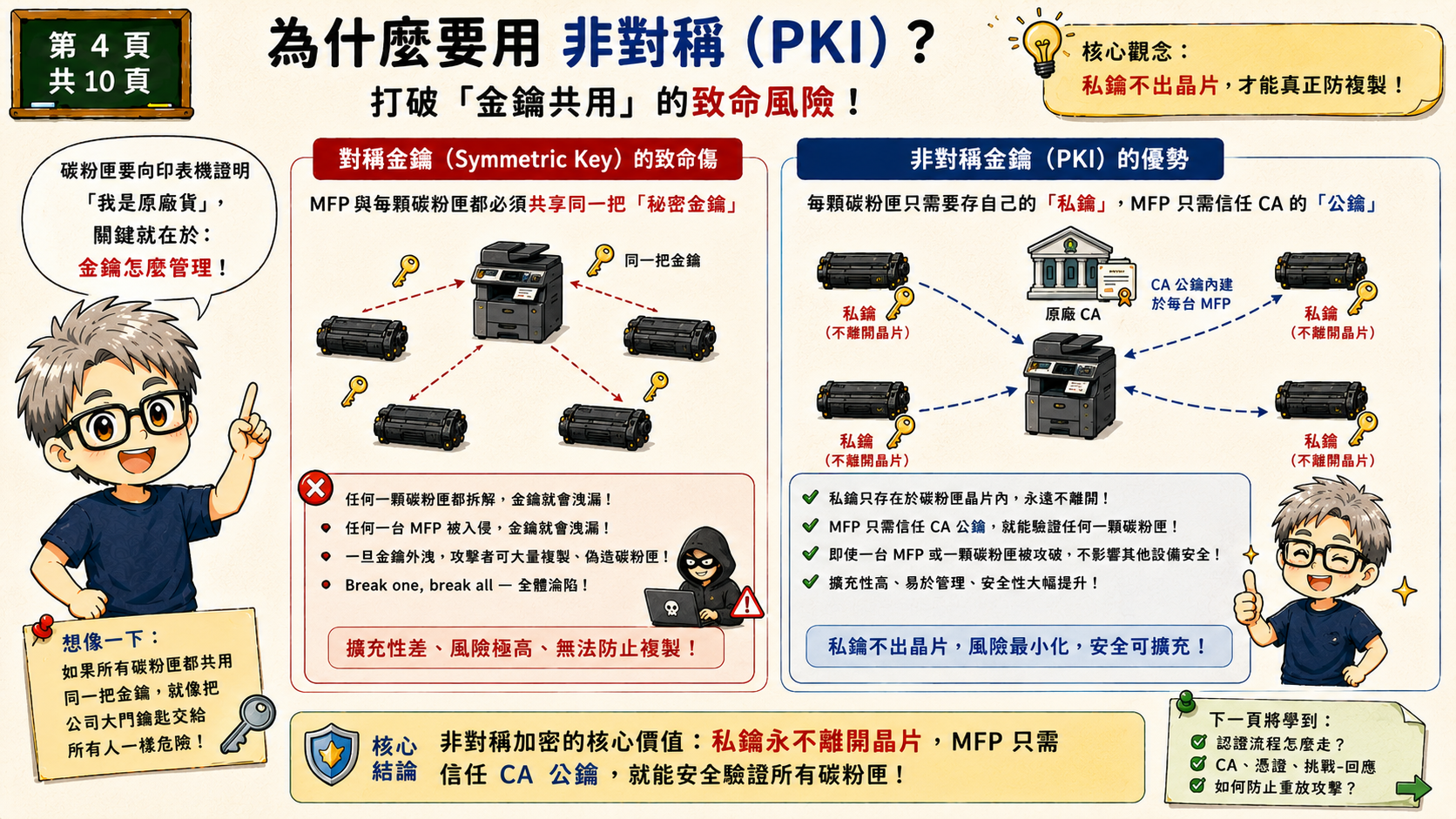

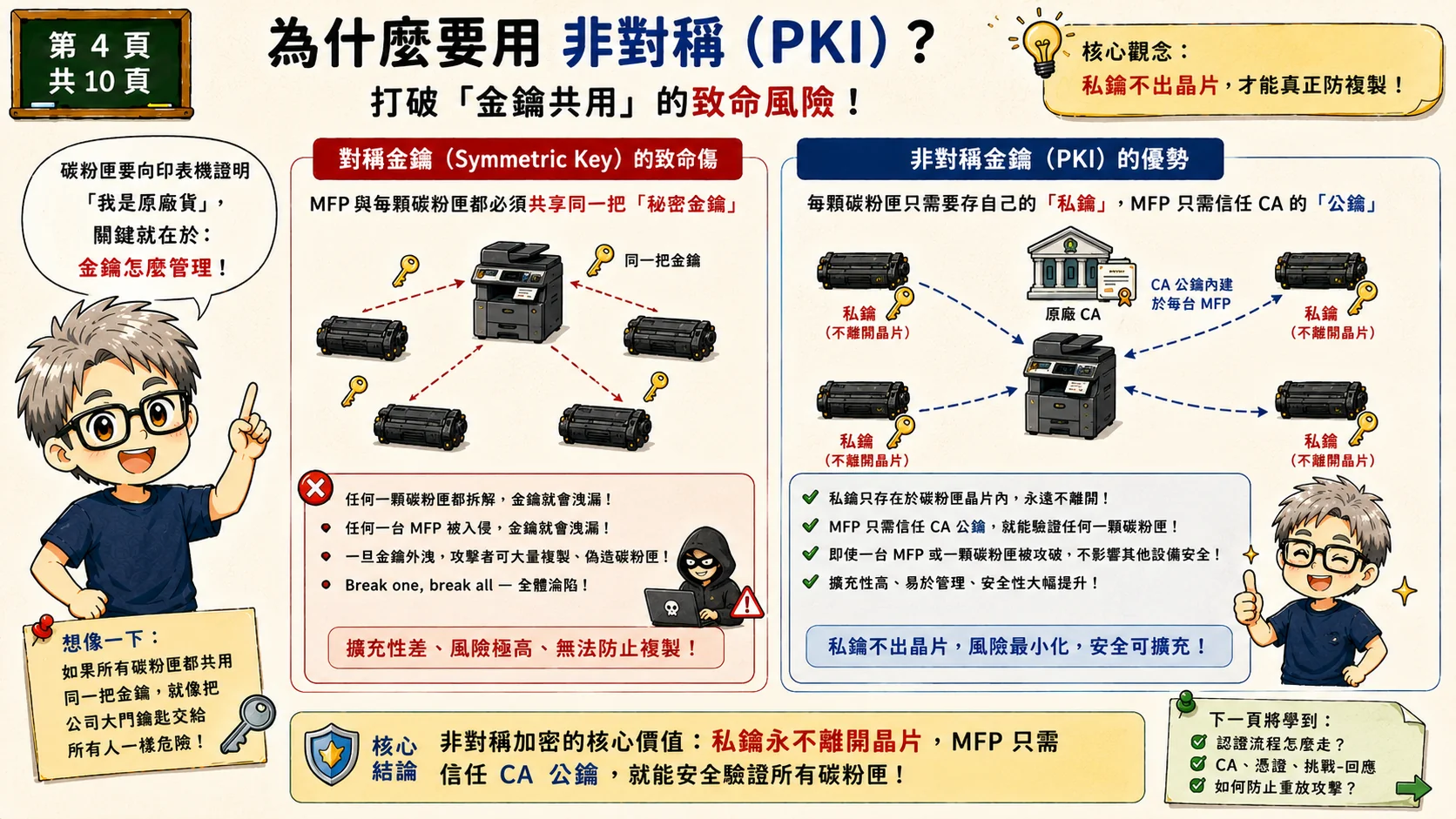

這張圖用左右對比說明為什麼「共用 secret」很危險。對稱金鑰架構的直覺很簡單：MFP 和碳粉匣都知道同一把秘密，雙方用它驗證彼此。但在大量部署的耗材系統中，這種簡單會變成風險。如果任一顆碳粉匣被拆解、任一台 MFP 被攻破、任一條生產線洩漏金鑰，攻擊者可能取得可用於整個族群的秘密。
非對稱金鑰的價值在於把「驗證能力」和「冒充能力」拆開。MFP 端保存的是 CA 公鑰或信任錨，這把公鑰可以驗證憑證與簽章，但不能產生碳粉匣的簽章。碳粉匣端保存的是自己的私鑰，私鑰只用來證明「我持有這個身分對應的秘密」。即使 MFP 被分析，攻擊者也不應因此得到所有碳粉匣的私鑰。
這也是為什麼圖上強調「私鑰不離開晶片」。PKI 不是魔法，它的安全性最後仍然落在私鑰保護。如果私鑰被存在 flash 裡、可被 debug port 讀出，或能在工廠流程中外洩，那非對稱架構的優勢就被抵消。PKI 解決可擴展驗證問題，PUF 與 Secure Storage 則補上私鑰與資料保護問題。
5. 認證流程：CA、憑證、挑戰－回應
認證流程可分三步：MFP 用 CA 公鑰驗證碳粉匣憑證；MFP 送出每次不同的 nonce；碳粉匣用私鑰簽 nonce，MFP 用憑證中的公鑰驗簽。 Nonce 防止重放攻擊，而簽章證明碳粉匣真的持有對應私鑰。

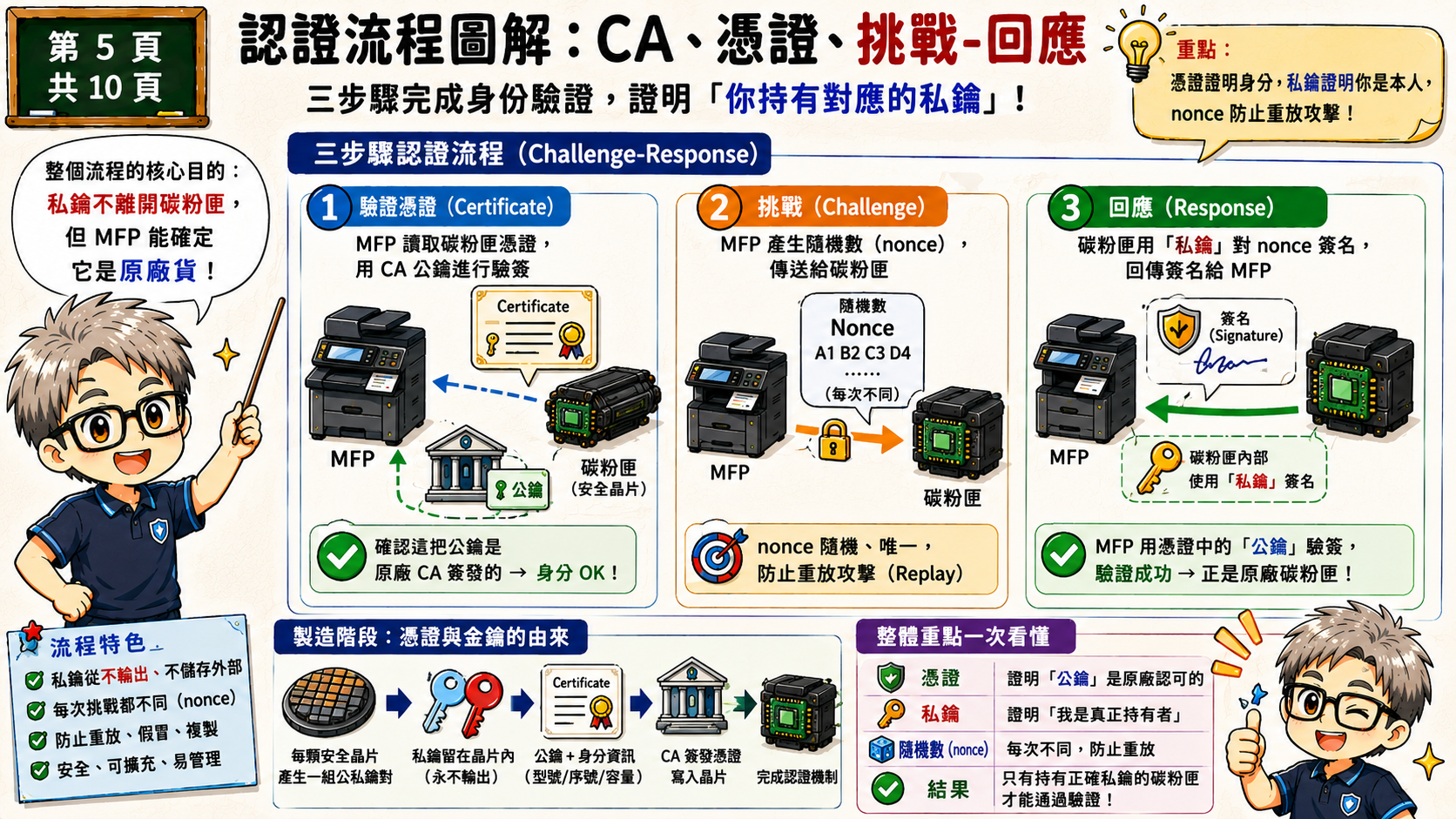

這張圖是整套系統的協定核心。第一步「驗證憑證」回答的是：這顆碳粉匣提供的公鑰，是否真的由原廠 CA 認可？憑證裡通常會包含公鑰、型號、序號、容量或其他身分資訊，並由原廠 CA 簽章。MFP 只要內建 CA 公鑰，就能驗證這份憑證不是攻擊者自己亂做的。
第二步「挑戰」回答的是：這次連線是不是新的？MFP 產生隨機 nonce，讓每次認證題目都不同。沒有 nonce 的話，攻擊者可以側錄一次合法簽章，以後反覆播放。加入 nonce 後，舊回應對新挑戰無效，重放攻擊的價值就大幅下降。
第三步「回應」回答的是：你是不是真的持有私鑰？碳粉匣用私鑰對 nonce 簽章，MFP 用憑證中的公鑰驗簽。注意，憑證本身可以公開，公鑰也可以公開；真正不能外洩的是私鑰。這也是後面幾頁要不斷強調的主軸：認證流程設計得再漂亮，最後仍收斂到「私鑰不能被讀出、不能被複製、不能被搬移」。
6. 攻擊者的視角：私鑰就是唯一目標
憑證可以公開讀取，nonce 每次不同，舊回應不能重放。因此攻擊者最想得到的是私鑰。 一旦私鑰外洩，攻擊者就能產生合法簽章，完美偽裝成原廠碳粉匣。這也是為什麼私鑰需要 Hardware Root of Trust 等級的保護。

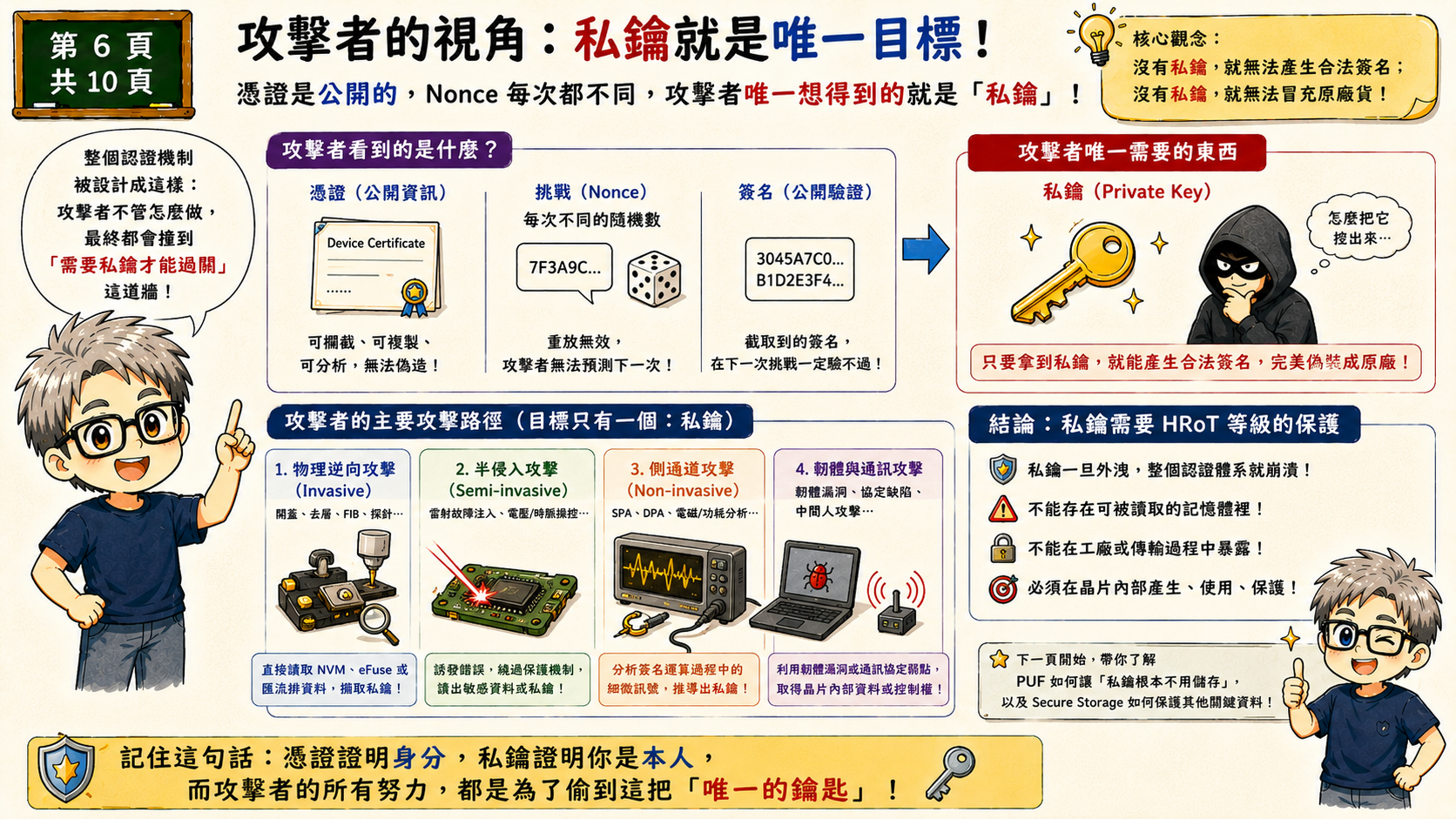

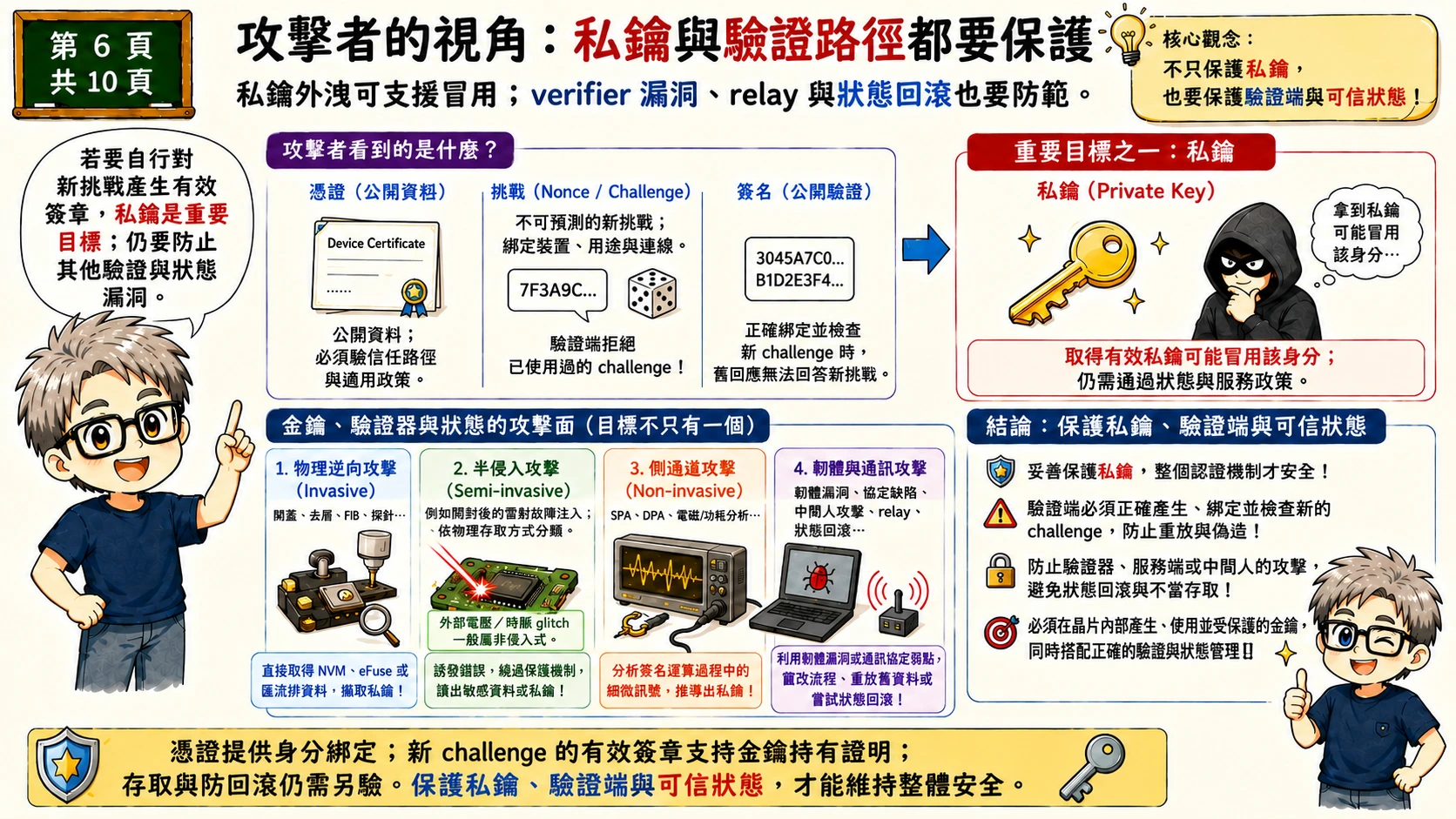

這張圖把觀眾切換到攻擊者視角。攻擊者看到的憑證是公開資料，可以複製、分析、比較，但不能單獨用來產生合法回應。Nonce 是每次不同的隨機挑戰，也不能提前預測。簽章是公開可驗證的結果，但如果沒有私鑰，攻擊者無法對下一個 nonce 產生正確簽章。
所以攻擊路徑最後會收斂到私鑰。攻擊者可能直接讀取 NVM 或 eFuse，可能探針內部匯流排，可能利用簽章運算時的功耗或電磁洩漏推回私鑰，也可能先攻破韌體，再利用軟體弱點導出金鑰。圖中的「私鑰就是唯一目標」不是誇張，而是安全性收斂後的結論。
從防禦設計看，私鑰保護需要同時滿足幾件事：私鑰不能以明文長期存在可讀記憶體；私鑰不能在晶片外部傳輸；簽章運算不能輕易洩漏側通道資訊；debug、test、factory mode 必須關閉或受控；偵測到異常攻擊時，系統應能鎖定、清除或拒絕服務。這就是 HRoT 的精神：把信任根放在硬體內，並讓攻擊者很難把它搬走。
7. 傳統金鑰儲存的弱點
eFuse 或 OTP 明文金鑰可能在去層或影像分析後暴露；外部注入金鑰會帶來工廠與供應鏈外洩風險；NVM 或 Flash 儲存也需要保護解密金鑰與資料完整性。 最好的金鑰，是根本不用靜態儲存的金鑰。

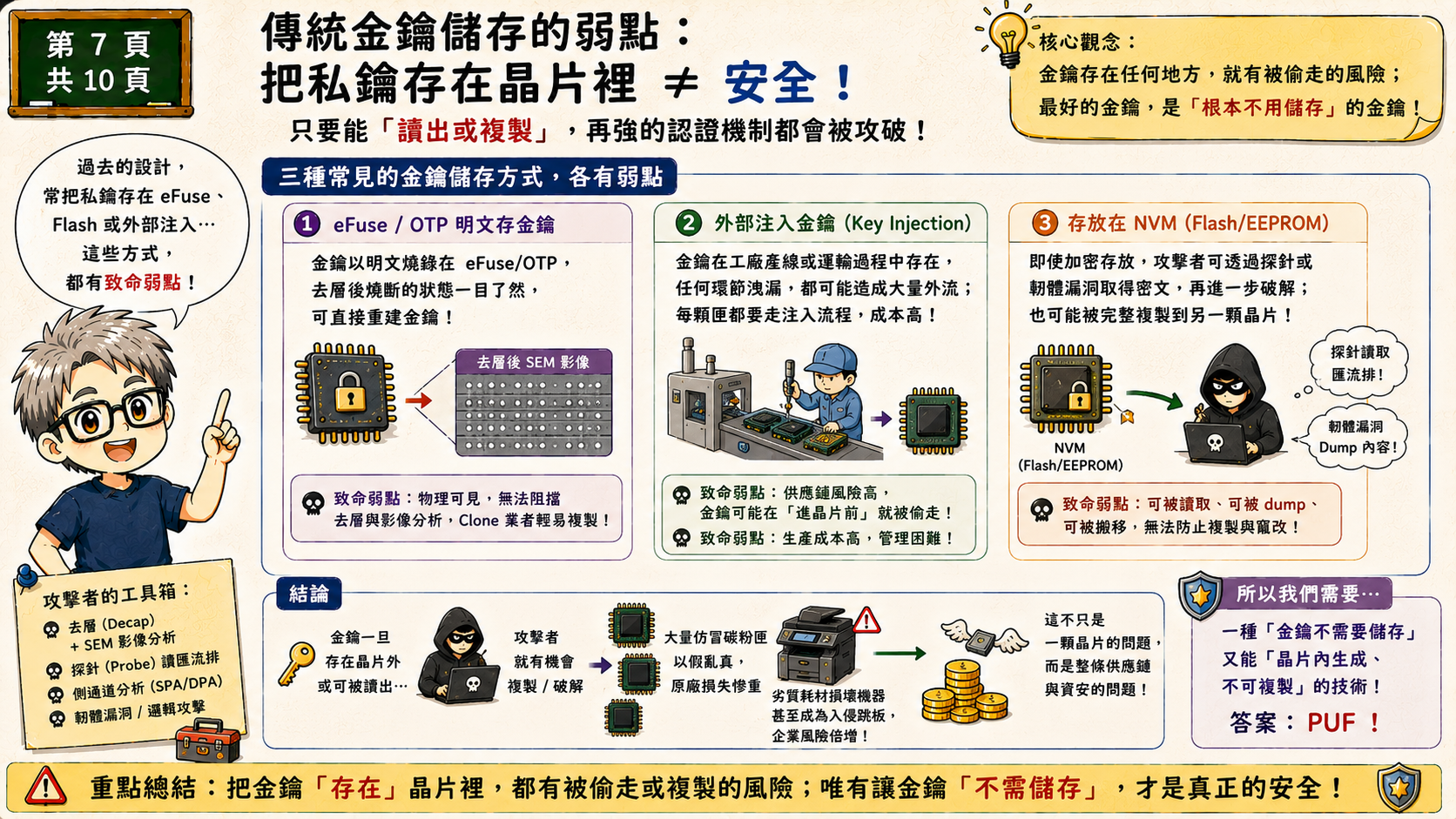

這張圖拆解三種傳統金鑰儲存方式。第一種是 eFuse 或 OTP 明文存金鑰，優點是簡單、成本低、斷電後仍存在；缺點是金鑰狀態可能在物理分析後被看見，尤其當攻擊者有去層、SEM 影像或探針能力時，明文金鑰就變成固定目標。
第二種是外部注入金鑰。這在量產上常見，但會帶來流程風險：金鑰在工廠、測試機、HSM、傳輸、資料庫與製造夥伴之間流動，任何管理失誤都可能造成大量外洩。對耗材這種高出貨量、低成本、供應鏈廣的產品來說，key injection 不只是安全問題，也是成本與營運問題。
第三種是把金鑰或敏感資料存在 NVM、Flash、EEPROM。即使加密存放，也會面臨兩個問題：第一，解密金鑰本身要放哪裡？第二，資料完整性如何保證？如果攻擊者不能解密但能回滾舊資料，頁數計數器仍可能被重置。因此「金鑰不要靜態存在」與「資料不能被竄改或回滾」必須一起考慮，這就自然導向 PUF + Secure Storage。
8. PUF：晶片的指紋，金鑰無需儲存
PUF 把製程中的微小隨機差異轉成晶片唯一、可重現、難以複製的回應。 它可讓金鑰在晶片內即時導出，不需以明文形式靜態存在 NVM 中；即使攻擊者複製電路版圖，也無法複製同一組製程隨機變異。

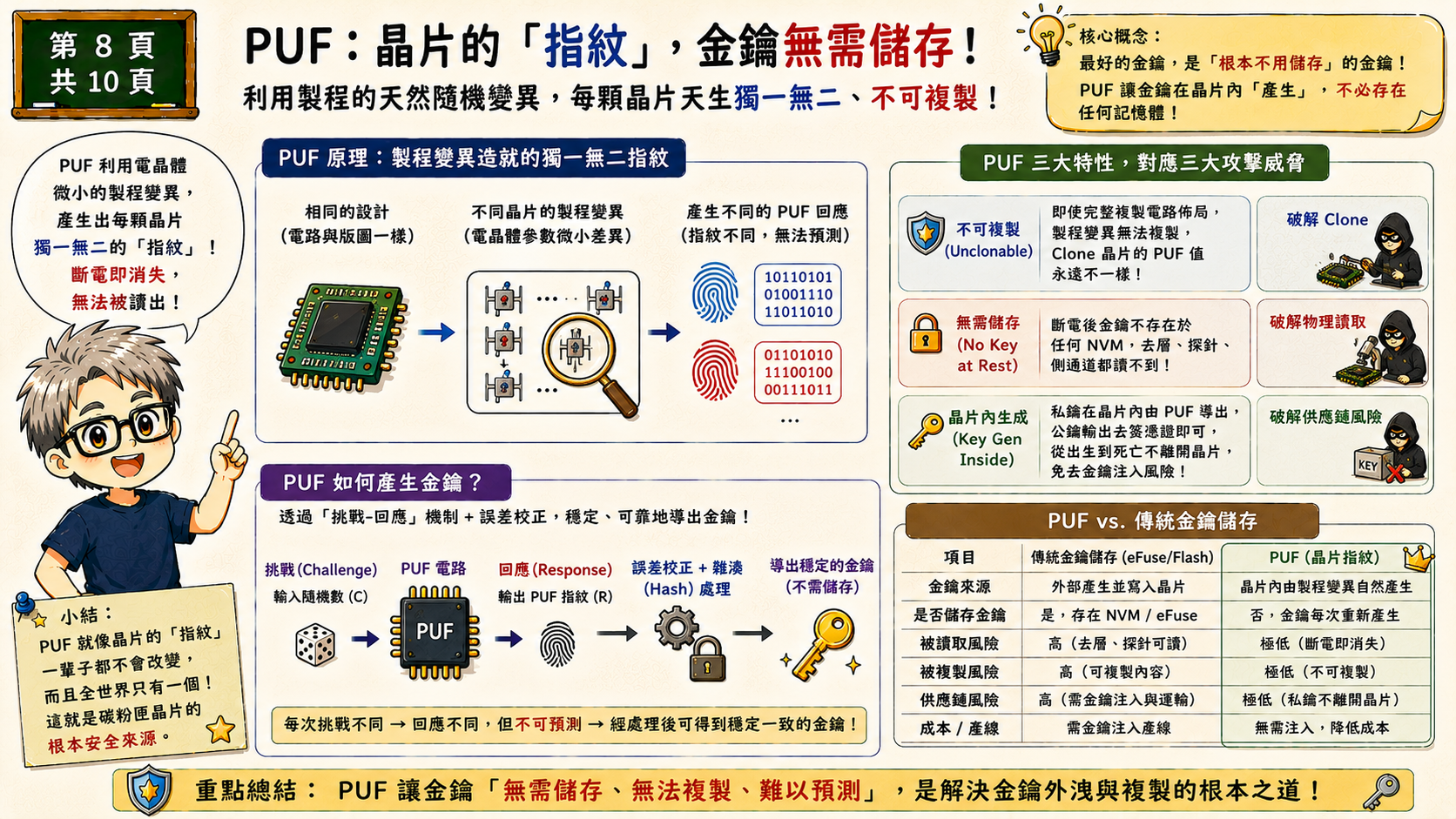

這張圖是全系列的技術轉折點。PUF 的核心不是「在晶片裡藏一把更小的金鑰」，而是利用製程本身不可避免的微小差異，讓每顆晶片天生具有不同的物理行為。這些差異可能來自 threshold voltage、線寬、氧化層厚度、摻雜濃度、電阻電容或其他製程隨機性。
PUF 的實用價值來自三個性質。第一是 unique：同一設計下，不同晶片產生不同回應。第二是 reproducible：同一顆晶片在相同挑戰與合理環境範圍內，可以穩定產生可修正的回應。第三是 unclonable：攻擊者即使知道版圖，也很難複製同一顆晶片的微觀製程變異。
在金鑰架構中，PUF 回應通常不會直接裸用成私鑰，而會經過 error correction、helper data、hash 或 KDF 轉成穩定根金鑰。這把根金鑰可在開機或需要時於晶片內導出，用完後不必以明文留在 NVM。這就是圖中的「金鑰無需儲存」：不是沒有金鑰，而是金鑰不以可被讀出的靜態形式躺在記憶體裡。
9. PUF + Secure Storage = 完整 HRoT
PUF 解決「我是誰」與根金鑰問題；Secure Storage 解決「我記得的資料不能被改」。 碳粉匣不只需要私鑰，還需要保護憑證、頁數計數器、碳粉餘量、防回灌狀態旗標與版本資訊。這些資料可用 PUF-derived key 加密或 HMAC 保護，讓 dump 出來的資料無法搬到另一顆晶片使用。

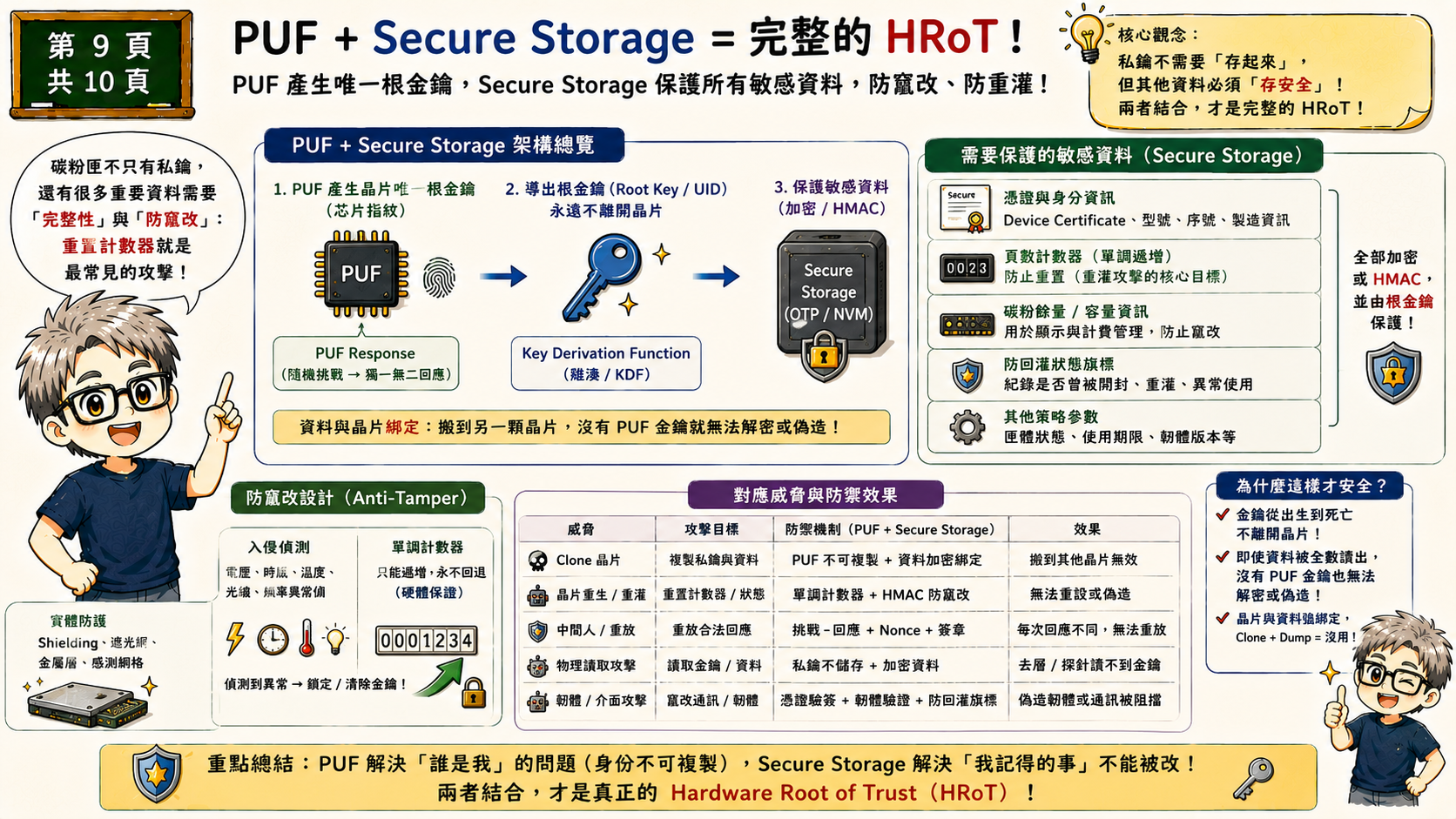

這張圖說明為什麼只有 PUF 還不夠。PUF 可以讓晶片產生唯一根金鑰，但碳粉匣系統還有大量需要保存的狀態：Device Certificate、型號、序號、製造資訊、頁數計數器、碳粉餘量、是否已啟用、是否出現異常、韌體版本、授權狀態等。這些資料若可被任意修改，攻擊者不需要偷私鑰也能做很多事。
Secure Storage 的任務，是讓資料具備 confidentiality、integrity、freshness 與 device binding。Confidentiality 代表敏感資料被 dump 出來也看不懂；integrity 代表資料被改過會被偵測；freshness 代表舊資料不能被回滾；device binding 代表資料搬到另一顆晶片就不能使用。PUF-derived key 很適合用來把資料和晶片綁定。
圖中的 anti-tamper、shielding、單調計數器與狀態旗標，都是讓 Secure Storage 更完整的配套。對重灌攻擊來說，單調計數器與防回滾很重要；對 clone 攻擊來說，資料與 PUF 根金鑰綁定很重要；對物理攻擊來說，異常偵測與鎖定機制很重要。PUF 是根，Secure Storage 是根上長出的可信記憶。
10. 總結：PUF + Secure Storage 打造真正的信任根基
Clone 晶片需要 PUF 的不可複製性；重灌攻擊需要 Secure Storage 保護計數器與狀態旗標；重放攻擊需要 challenge-response nonce；物理讀取攻擊則需要 no key at rest 與防竄改設計。 記住一句話：憑證證明身分，私鑰證明你是本人，PUF 確保本人無法被複製。

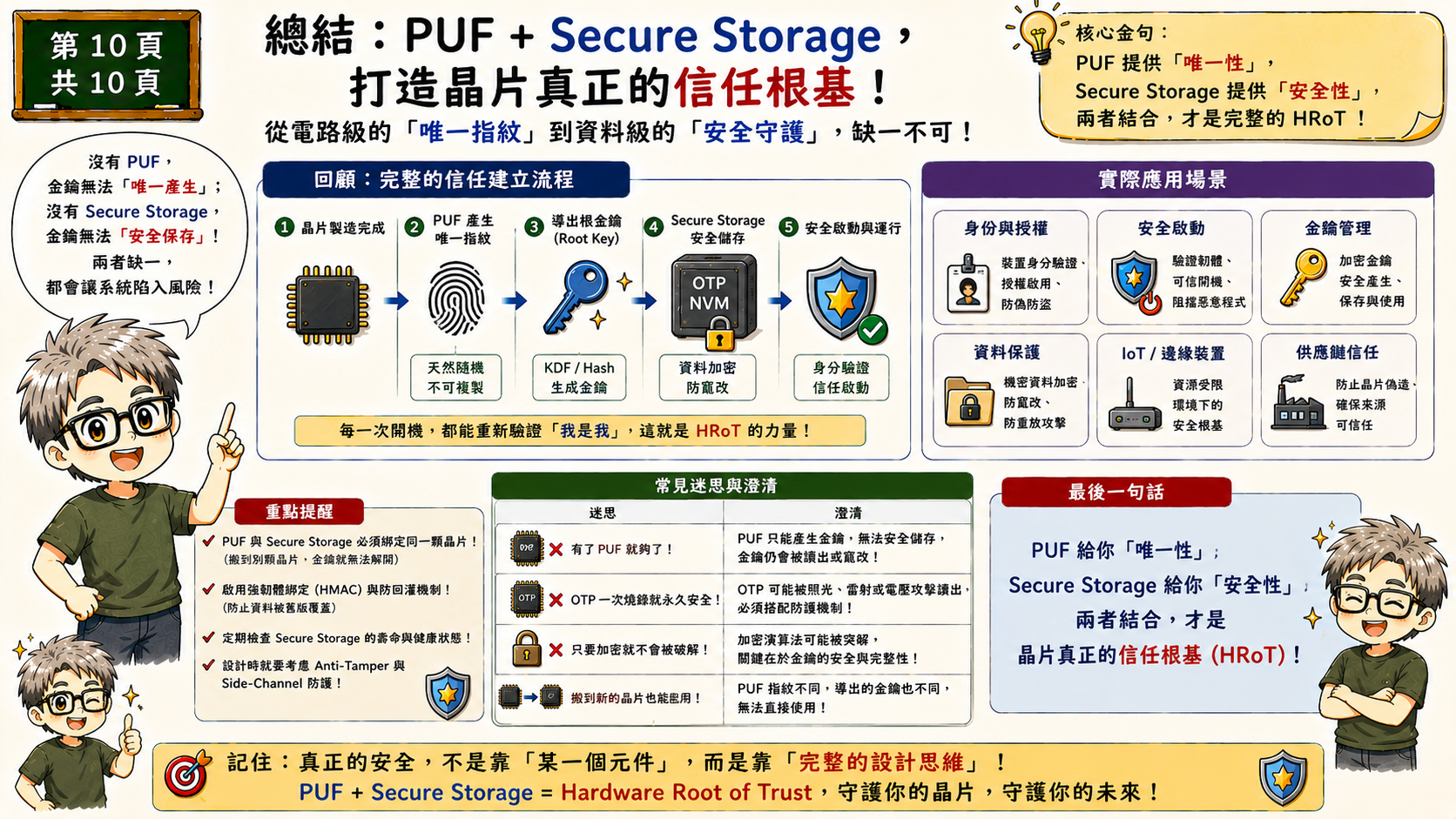

最後一張圖把 10 頁內容收斂成系統架構。從製造完成開始，晶片先透過 PUF 產生唯一指紋，再導出 root key；root key 保護 Secure Storage；Secure Storage 保存憑證、計數器與狀態；MFP 透過 PKI 與 challenge-response 驗證碳粉匣。這不是單一元件，而是一條信任鏈。
常見迷思是「有 PUF 就夠了」或「有 OTP 就安全」。實際上，PUF 解決的是根金鑰和不可複製性，但不自動保證所有資料都不能被改；Secure Storage 可以保護資料，但如果根金鑰是靜態明文存放，又會被攻擊者鎖定。兩者結合，才能同時回答「你是不是原本那顆晶片」與「你保存的狀態有沒有被竄改」。
如果用一句工程語言總結：PUF 給系統一個 device-unique root secret，Secure Storage 用這個 root secret 保護 device-bound state，PKI/challenge-response 則把這個硬體信任轉化成 MFP 可以驗證的身分證明。這才是碳粉匣安全晶片真正需要的 Hardware Root of Trust。
